As pilhas recarregáveis ou baterias de Nicad consistem numa das fontes de energia mais usadas para projetos de mecatrônica e robótica.
Na verdade, podemos encontrar essas pilhas e baterias alimentando uma infinidade de outras aplicações como telefones sem fio, brinquedos, automatismos, transmissores de controle remoto, etc.
No entanto, estas pilhas e baterias precisam ser recarregados.
O carregador muito simples que descrevemos serve para pilhas pequenas, médias e grandes fornecendo uma corrente de carga da ordem de 20 a 50 mA na rede de 110 V.
O circuito é dos mais econômico por não usar transformador já que a redução da tensão é feita por uma lâmpada de 5 a 15 watts para a rede de 110 V, que também atua como limitadora de corrente.
A retificação é feita por um diodo 1N4004 e a redução final por um resistor (R1) que pode ter seu valor alterado em função dos tipos de pilhas ou baterias que devem ser recarregadas.
Podemos carregar de 1 a 4 pilhas pequenas, médias ou grandes com este aparelho, por tempos entre 5 e 16 horas, conforme a recomendação do fabricante.
O leitor pode usar o seu multímetro para verificar a corrente real de carga em função das tolerâncias dos componentes e ajustar R1 para obter a corrente que precisa para o tipo específico de pilhas que usa.
A polaridade na ligação do diodo e do suporte de pilhas é fundamental para o funcionamento correto do aparelho.
Com a ligação de dois suportes de 4 pilhas em série podemos fazer a carga de até 8 pilhas pequenas, médias ou grandes.

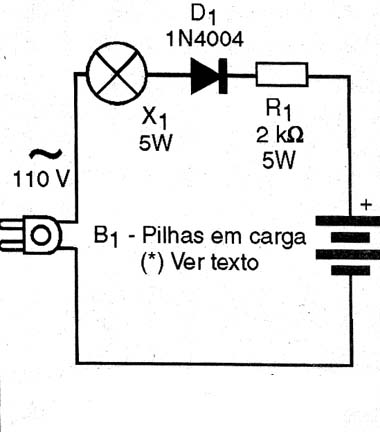

Na figura 1 temos o diagrama completo do carregador.

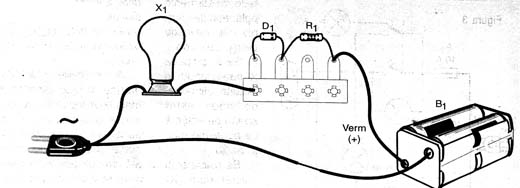

Na figura 2 temos a disposição real dos componentes para esta montagem.
Evidentemente, os componentes não devem ficar expostos a um toque acidental que causaria choques perigosos, já que temos a conexão direta na rede de energia.
O conjunto deve ser fechado numa caixa plástica fechada.
Em primeiro lugar coloque no suporte as pilhas que deseja carregar e somente depois ligue o plugue à rede de energia.
Havendo uma carga ligada (pilhas) a lâmpada deve acender.
Se a lâmpada não acender, desligue a alimentação e ajuste as pilhas no suporte pois podem estar com mal contacto.
Nunca toque no suporte ou nas pilhas com o aparelho ligado, pois você pode tomar um forte choque.
O brilho da lâmpada deve ser um pouco inferior ao normal durante toda a carga.
Se alguma pilha no processo de recarga não armazenar energia é sinal de que ela pode estar estragada.
Não a use mais em conjunto com as que estão em bom estado.
D1 - 1N4004 ou equivalente - diodo de silício
X1 - 5 watts a 15 watts x 110 V - lâmpada comum
R1 - 2 k ou 2,2 k ? x 5 watts - resistor de fio
B1 - Pilhas a serem recarregadas - ver texto
Diversos - Suporte de pilhas, ponte de terminais, soquete para a lâmpada, cabo de alimentação, caixa para a montagem, fios, solda, etc.
