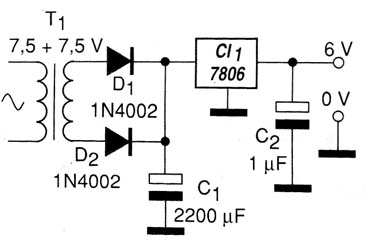

Para alimentar pequenos projetos que exijam correntes até 1 A, damos uma fonte fixa simples de montar e muito eficiente, pois possui regulagem eletrônica e proteção contra curto-circuitos na saída. Essa fonte, mostrada na figura 1, faz uso de um circuito integrado 7806.

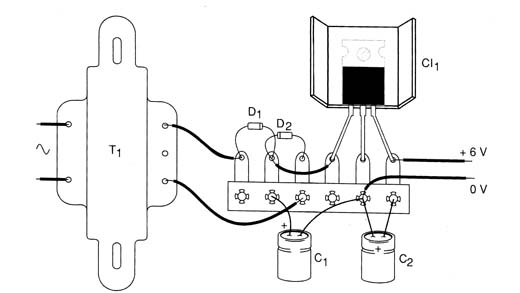

A montagem pode ser feita com a utilização de uma pequena ponte de terminais, conforme mostra a figura 2.
O circuito integrado pode regular correntes até 1 A, mas quem determina a intensidade final da corrente na saída é o transformador.
Assim, se o leitor usar um transformador de menor corrente, essa será a corrente máxima de sua fonte.
O circuito integrado deve ser dotado de um radiador de calor e o transformador deve ter enrolamento primário com tensão de acordo com sua rede de energia.
Os capacitores eletrolíticos têm as tensões de trabalho mínimas indicadas na lista de materiais e os diodos admitem equivalentes. Para uma tensão de 5 V na saída basta usar o 7805. Para 12 V, use um transformador de 12 V e o CI 7812.
CI-1 - 7806 - circuito integrado regulador de tensão
D1, D2 - 1N4002 - diodos retificadores de silício
T1 - Transformador com primário de acordo com a rede local e secundário de 7,5 + 7,5 V ou 9 + 9 V
C1 - 2 200 µF x 12 V - capacitor eletrolítico
C2 - 1 µF x 12 V - capacitor eletrolítico
Diversos:
Ponte de terminais, cabo de força, caixa para montagem, radiador de calor para o CI, fios, solda, etc.
