A pequena fonte de alimentação que apresentamos na figura 1 é ideal para experimentos de bancada que não exijam mais do que 500 mA de corrente e tensões na faixa de 0 a 12 V.

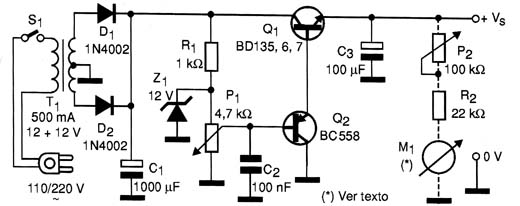

Diagrama da Fonte de Alimentação 0-12 V x 500 mA
Diagrama da Fonte de Alimentação 0-12 V x 500 mA



O circuito utiliza um diodo zener como referência para a tensão máxima e um transistor de média potência para controlar a corrente principal. Como são usados componentes discretos comuns, sua montagem pode ser feita com base numa ponte de terminais, conforme mostra a figura 2.

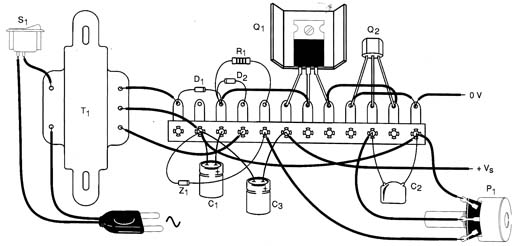

Montagem em ponte de terminais da Fonte de Alimentação 0-12 V x 500 mA
Montagem em ponte de terminais da Fonte de Alimentação 0-12 V x 500 mA



O transformador tem enrolamento primário de acordo com a rede de energia e secundário de 12 + 12 V com uma corrente na faixa de 300 a 500 mA. Essa corrente vai determinar a saída máxima da fonte.

O transistor deve ser dotado de um radiador de calor. Para indicar a tensão de saída pode ser usado o multímetro ou então um indicador feito com um microamperímetro de 0-200 uA num circuito opcional conforme indicado na própria figura 2.

Como essa fonte não tem sua saída protegida, ao se conectar uma carga e notar-se que a tensão cai muito, indicando uma corrente excessiva, ela deve ser desligada. Esse tipo de carga não será suportada pela fonte.

A filtragem da fonte é boa, possibilitando a alimentação de circuitos de áudio como rádios, amplificadores e transmissores de baixa potência.



Q1 - BD135, BD137 ou BD139 - Transistor NPN de média potência

Q2 - BC558 ou equivalente - transistor PNP de uso geral

D1, D2 - 1N4002 ou equivalentes - diodos de silício

Z1 - 13 V x 400 mW - diodo zener

T1 - Transformador com primário de acordo com a rede local e secundário de 12 V de 300 a 500 mA.

S1 - Interruptor simples

C1 - 1 000 µF x 25 V - capacitor eletrolítico

C2 - 100 nF - capacitor cerâmico ou poliéster

C3 - 100 µF x 16 V - capacitor eletrolítico

R1 - 1 k ? x 1/8 W - resistor - marrom, preto, vermelho

R2 - 22k x 1/8 W - resistor - vermelho, vermelho, laranja (ver texto)

P1 - 4k7 - potenciômetro comum

P2 - 100 k - trimpot (ver texto)

M1 - 100 uA - opcional



Diversos:

Cabo de força, ponte de terminais, radiador de calor para o transistor, caixa para montagem, botão para o potenciômetro, fios, solda, etc.
