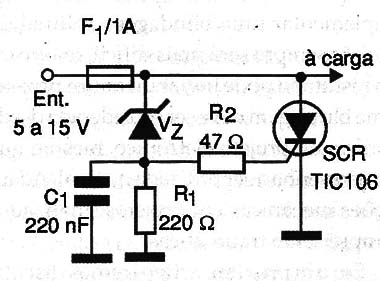

O circuito mostrado na figura 1 é uma proteção do tipo “Crow Bar” em que o disparo ultra rápido de um SCR quando a tensão de referência Vz é ultrapassada causa a abertura do fusível. Esta ação rápida de interrupção do circuito pode ser importante nos casos em que temos um aumento lento da corrente em caso de problemas, o que pode levar os componentes mais frágeis a queima. Vz é um zener de 400 mW ou mais e o SCR TIC106 não precisa de radiador de calor já que o tempo de condução deste componente é muito pequeno.
O capacitor C1 evita o disparo do circuito com transientes. A ideia vale para correntes acima de 1 A, caso em que SCRs de maior corrente devem ser usados.

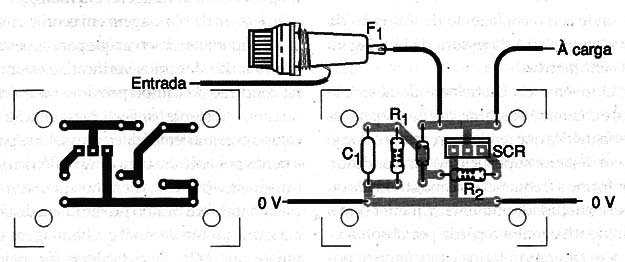

Na figura 2 temos a sugestão de placa de circuito impresso na qual pode ser implementada esta simples solução prática.
SCR – TIC106 ou equivalente – diodo controlado de silício
Vz – Diodo zener de 1,9 a 12 V x 400 mW
R1 – 220 Ω x 1/8 W – resistor
R2 – 47 Ω x 1/8 W – resistor
C1 – 220 nF – capacitor de poliéster ou cerâmico
F1 – Fusível de 1 A
Diversos:
Placa de circuito impresso, suporte para fusível, fios, solda, etc.
