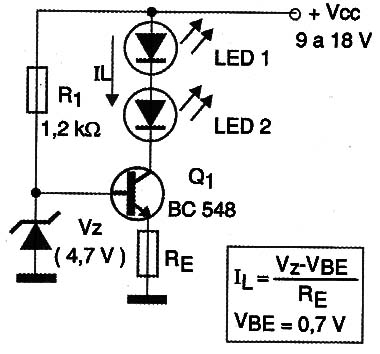

O circuito mostrado na figura 1 fornece uma corrente constante (IL) para dois ou mais LEDs usando para essa finalidade um transistor e um diodo zener.
A intensidade da corrente depende do valor do diodo zener e é calculada pela fórmula junto ao diagrama. Diodos zeners de tensões diferentes da indicada podem ser usados.
O número máximo de LEDs ligados em série depende da tensão de alimentação, já que cada um vai representar uma queda de tensão de 1,6 a 2,2 V (dependendo da cor). A soma das quedas de tensão não pode se aproximar muito da tensão da alimentação, pois é preciso deixar uma tensão de pelo menos 2,5 V para que o transistor opere satisfatoriamente como regulador.

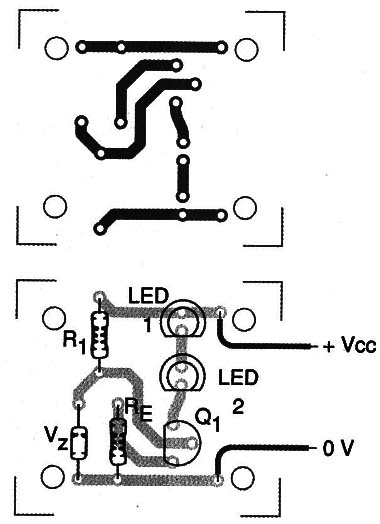

Na figura 2 temos uma sugestão de placa de circuito para implementação deste regulador.
Transistores equivalentes podem ser usados e a corrente típica nos LEDs pode ficar entre 10 e 70 mA.
Q1 – BC548 ou equivalente – transistor NPN de uso geral
Vz – diodo zener de 2,7 a 5,6 V x 400 mW
LED1, LED2 – LEDs comuns – ver texto
R1 – 1,2 k Ω x 1/8 W – resistor
RE- resistor conforme a corrente nos LEDs (47 Ω a 560 Ω) – ver texto
Diversos:
Placa de circuito impresso, fios, solda, etc.
