Com este simples circuito regulador de corrente pode-se fazer com que o brilho de LEDs se mantenha constante, mesmo quando a tensão de entrada sobra variações.
O circuito tem a corrente nos LEDs determinada por RE e seu valor máximo depende do transistor usado.
Para o BC548 esta corrente é de 100 mA, mas pode ser usado o BD135, caso em que a corrente máxima pode chegar aos 500 mA. Neste caso, o transistor deve ser dotado de um dissipador de calor.

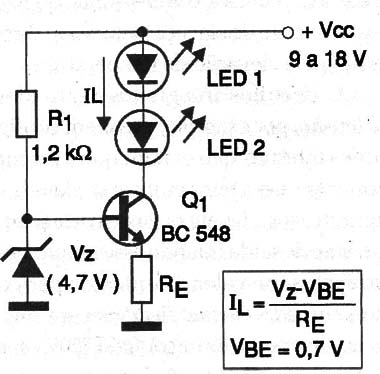

Na figura 1 temos o diagrama completo da fonte.

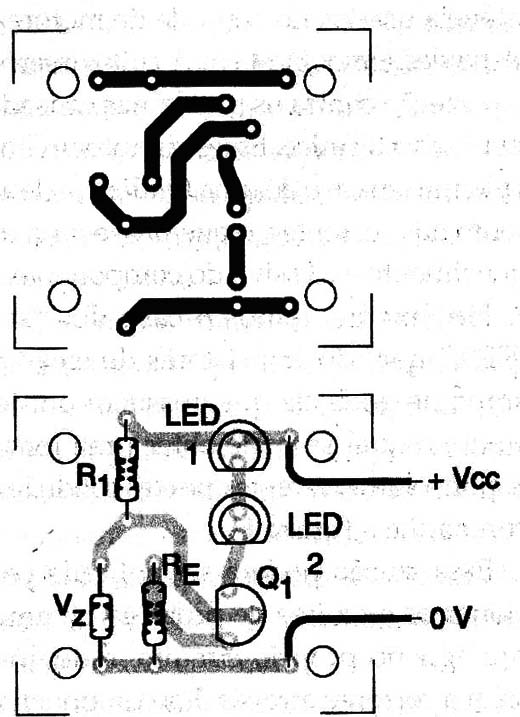

A montagem numa placa de circuito impresso é mostrada na figura 2.
O diodo zener, conforme mostra a fórmula no diagrama, pode ter outros valores, entre 3,3 V e um pouco abaixo da tensão de entrada.
Observe a posição dos LEDs, diodo zener e do transistor ao fazer a montagem.
