Esta fonte pode fornecer tensões ajustáveis entre 0 e 15 V com correntes de carga de até 1 A. Trata-se de uma fonte ideal para a bancada do montador, reparador e estudante.

Conforme podemos ver pelo circuito da figura 1, trata-se de circuito muito simples, regulado a zener, com dois transistores na configuração Darlington na saída.

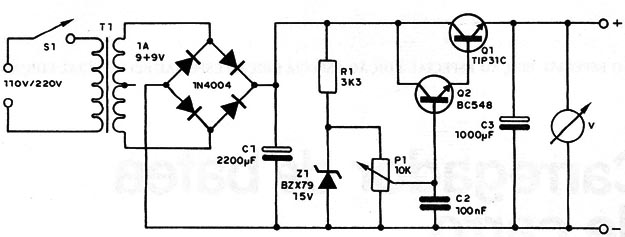

   Figura 1 – Circuito da fonte
Figura 1 – Circuito da fonte



O transistor Q1, de potência, deve ser montado num bom radiador de calor.

Esta fonte não possui proteção contra curto--circuitos na saída, pelo que muito cuidado deve ser tomado no seu uso.

O voltímetro, para maior economia, pode ser de ferro móvel, ou então ser prevista uma ligação para o multímetro que servirá para monitorar a tensão de saída.

O transformador é de 9 + 9 V x 1 A de corrente e seu enrolamento primário terá tensão que depende da rede local.

A montagem em placa de circuito impresso é mostrada na figura 2.

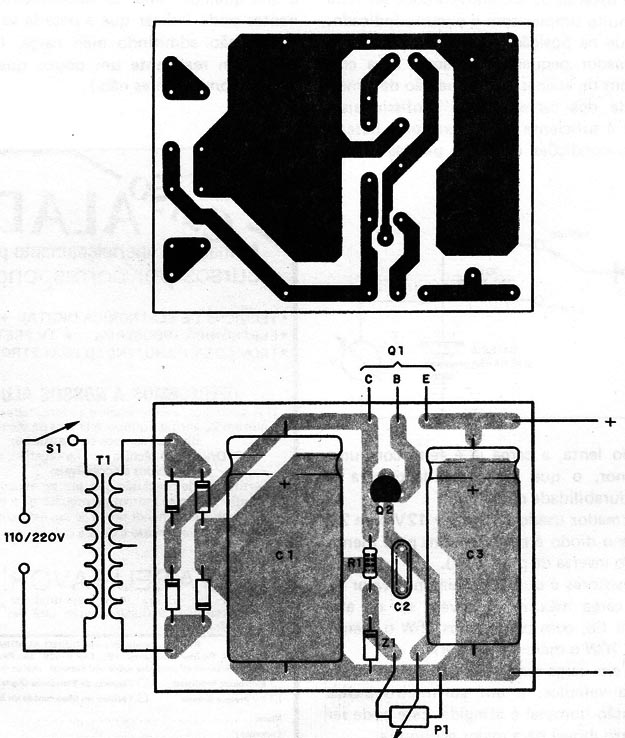

Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem



Observe a posição dos componentes polarizados, tais como os diodos, os capacitores e o diodo zener.
