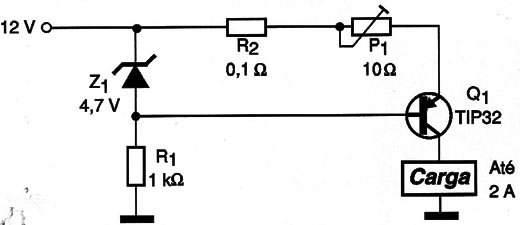

A finalidade do circuito da figura 1 é alimentar uma carga com uma corrente constante até 2 A a partir de alimentação de 12 V.
As cargas podem ser elementos de aquecimento, motores, solenóides e outros dispositivos que precisam de uma corrente constante para seu funcionamento.
A intensidade da corrente é ajustada no potenciômetro de fio de 10 Ω.
O diodo zener pode ser de tensões próximas de 4,7 V com 400 mW a 2 W de dissipação.
O resistor R2 deve ser preferivelmente de fio podendo ser improvisado com a ligação de 5 resistores de 0,47 Ω x 0,5 W em paralelo.
O transistor Q1 admite equivalentes de igual ou maior capacidade de corrente e deve ser montado num bom radiador de calor.

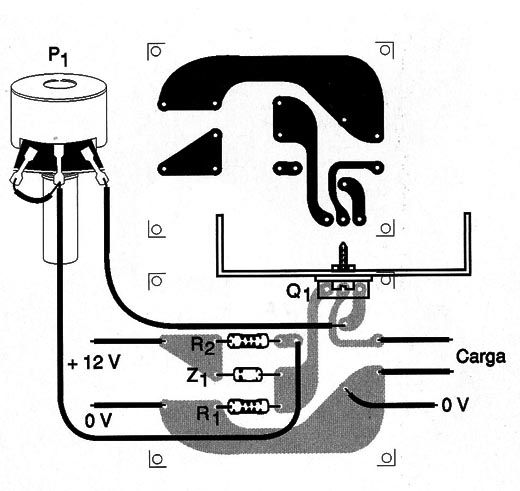

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem.
Observe que as trilhas de maior corrente devem ser mais largas.
Q1 – TIP32 ou equivalente – transistor PNP de potência
Z1 – Diodo zener de 4,7 V x 400 mW ou equivalente – BZX79C4V7 ou equivalente
R1 – 1 k Ω x 1/8 W – resistor – marrom, preto, vermelho
R2 – 0,1 ohm x 1 W ou maior – resistor de fio
P1 – 10 Ω – potenciômetro de fio
Diversos:
Placa de circuito impresso, radiador de calor para o transistor, fios, solda, etc.
