Carregador Nicad AA (MIN585)

O simples carregador que descrevemos serve para pilhas AA e também AAA, e do tipo aproveitado de packs de telefones sem fio e outros aparelho. O circuito não possui isolamento da rede de energia, devendo, portanto, ser manuseado com cuidado.

Baterias de telefones sem fio são formadas por conjuntos de pilhas que podem ser aproveitadas para alimentar seus projetos eletrônicos.

Cada célula fornece 1,2 V com uma corrente que pode chegar aos 200 mA e para sua carga o que precisamos é de um carregador simples, como o que descrevemos neste artigo.

Se temos um conjuntos dessas pilhas que não mais funciona, isso pode ocorrer porque apenas uma ou duas das células está com problema, o que significa que podemos aproveitar as demais, conforme mostra a figura 1.

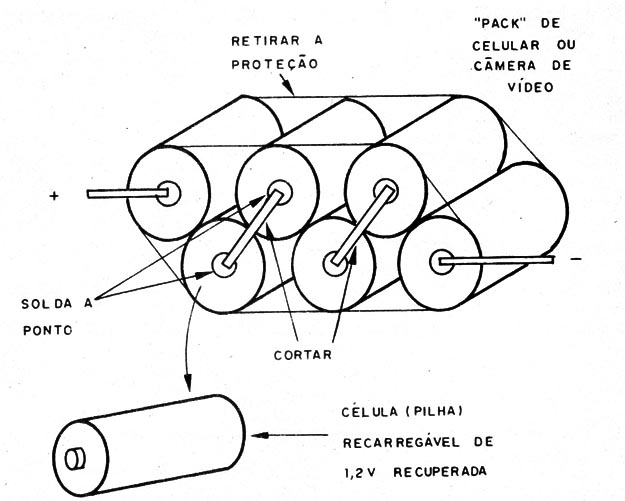

Figura 1- Um conjunto de células recarregáveis

O carregador que descrevemos pode funcionar na rede de 110 V e 220 V sendo muito simples de montar.

Apenas devemos ter cuidado em tocar em nenhuma das suas partes quando em funcionamento, pois não sendo isolado da rede, ele pode causar choques perigosos.

Na figura 2 temos o diagrama completo do carregador.

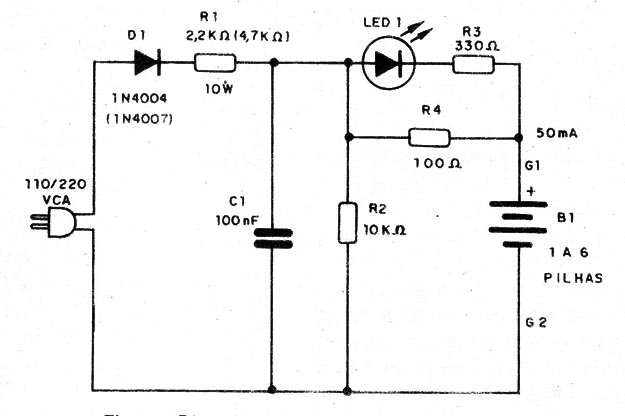

Figura 2 – Diagrama do carregador

A montagem pode ser feita com base numa pequena barra determinais, conforme mostrado na figura 3.

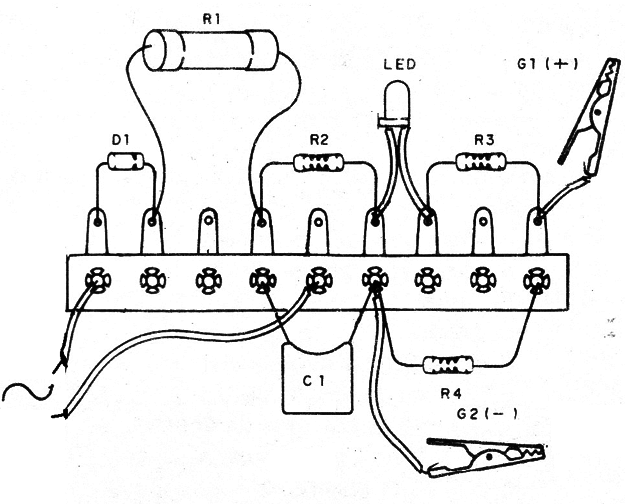

Figura 3 – Montagem em ponte de terminais

O resistor R1 é de fio, e seu valor depende da rede de energia.

O calor entre parênteses é para a rede de 220 V, assim como no caso do diodo.

Na montagem, observe a polaridade do diodo e do LED.

Os demais componentes têm a especificações de acordo com a
