Apresentamos um amplificador realmente bom que fornece uma potência de 5 W RMS (ou 7 W de pico!) num alto-falante de 8 W.

O circuito usa apenas componentes discretos (transistores) e com isso é simples de montar, consistindo numa excelente sugestão para cursos técnicos e de iniciação à tecnologia eletrônica.

A configuração em simetria complementar deste amplificador permite que se obtenha uma excelente qualidade de áudio, principalmente se o alto-falante usado for do tipo pesado, de boa qualidade, montado numa pequena caixa acústica.

Montando dois amplificadores iguais você terá um sistema de som estéreo com potência semelhante à maioria dos sistemas de 3 em 1 que existem no mercado.

Na figura 1, temos o diagrama completo do amplificador.

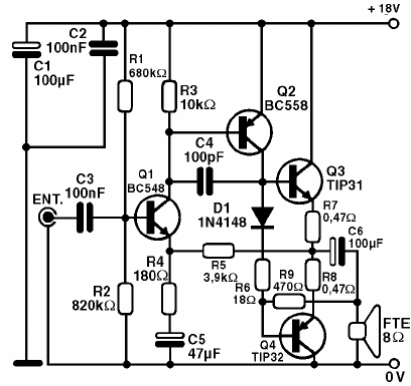

   Figura 1 – Diagrama completo do amplificador
Figura 1 – Diagrama completo do amplificador





Como se trata de montagem de muitos componentes e sujeita a captação de zumbidos, a disposição dos componentes numa placa de circuito impresso é importante.

Na figura 2 temos a montagem em placa.

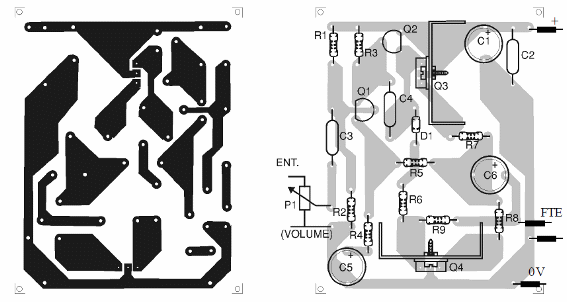

Figura 2 – Montagem em placa de circuito impresso
Figura 2 – Montagem em placa de circuito impresso





Os radiadores dos transistores consistem em chapinhas de metal que são parafusadas no corpo do componente. Radiadores deste tipo podem ser adquiridos em casas especializadas.

Para este amplificador será preciso usar uma fonte de alimentação cujo diagrama também pode ser visto na figura 3.



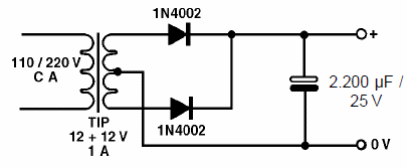

   Figura 3 – Fonte de alimentação para o amplificador
Figura 3 – Fonte de alimentação para o amplificador





O transformador deve ter secundário de pelo menos 1 A com tensão de 12 V e os diodos são 1N4002. O eletrolítico deve ser de 220 µF para melhor filtragem, com tensão de trabalho de 25 V.



Na prática

Se a placa de som de seu sistema multimídia exige um amplificador externo (caixa amplificada) você pode usar dois amplificadores como este (um para cada canal) para esta finalidade.

Veja que será importante que os alto-falantes usados sejam de boa qualidade e sejam instalados numa pequena caixa acústica.

Uma idéia seria aproveitar aquele som multimídia de seu computador que não funciona mais, retirar o amplificador original e ligar este ao alto-falante.

Na verdade, você até pode usar a saída de som de seu computador para excitar este circuito, obtendo assim uma boa qualidade de som.

Outra aplicação é como reforçador de som para seu pequeno CD player ou MP3. Sua qualidade de som será muito boa.

Você também pode usá-lo como amplificador de uso geral para sua bancada de eletrônica.



Q1 - BC548 - transistor NPN de uso geral

Q2 - BC558 - transistor PNP de uso geral

Q3 - TIP31 - transistor NPN de potência

Q4 - TIP32 - transistor PNP de potência

FTE - alto-falante de 8 W

D1 - BA315 ou 1N4148 - diodo de uso geral de

silício

C1 - 100 µF x 25 V - capacitor eletrolítico

C2 e C3 - 100 nF - capacitor cerâmico ou poliéster

C4 - 100 pF - capacitor cerâmico

C5 - 47 µF x 25 V - capacitor eletrolítico

C6 - 1 000 µF x 25 V - capacitor eletrolítico

R1 - 680 kW x 1/8 W - resistor (azul, cinza, amarelo)

R2 - 820 kW x 1/8 W - resistor (cinza, vermelho, amarelo)

R3 - 10 kW x 1/8 W - resistor (marrom, preto, laranja)

R4 - 180 W x 1/8 W - resistor (marrom, cinza, marrom)

R5 - 3,9 kW x 1/8 W - resistor (laranja, ,laranja, vermelho)

R6 - 18 W x 1/8 W - resistor (marrom, cinza, preto)

R7 e R8 - 0,47 x 1/2 W - resistor (amarelo, violeta, dourado)



Diversos: placa de circuito impresso, radiador de calor para os transistores, caixa para montagem, fios, solda.
