Quando acionado, este circuito produz um tom crescente de boa intensidade ajustado em P1 e dependente de C1.
O circuito pode ser usado em alarme de 12 V e é ligado diretamente ao relé de acionamento.
O transistor de potência deve ser dotado de um radiador de calor.

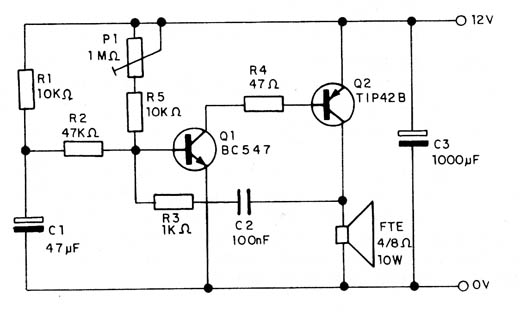

Na figura 1 temos o diagrama completo do alarme.
Figura 1 – Diagrama da sirene para alarme

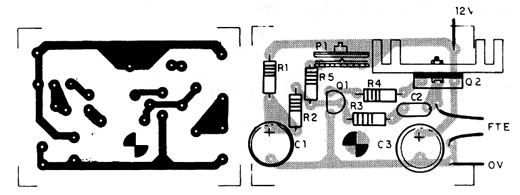

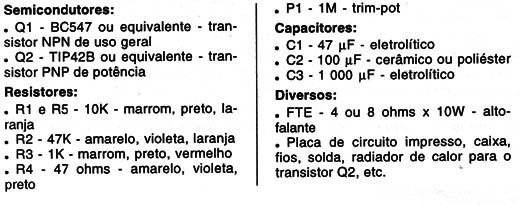

A montagem pode ser feita numa pequena placa de circuito impresso com o padrão mostrado na figura 2.
Na montagem, observe bem as posições dos transistores, pois se forem invertidos o circuito não funcionará.
Figura 2 – Montagem em placa de circuito impresso
