Coloca-se uma fonte de luz para iluminar o sensor.

O sensor, um LDR comum deve ser instalado num pequeno tubo opaco, com uma lente convergente a sua frente.

Quando o feixe de luz que incide no LDR é interrompido, o relé fecha seus contatos por um tempo que vai de alguns segundos a alguns minutos, ajustado em P2.

O circuito pode ser alimentado por 12 V também, se um relé para esta tensão for usado.

P2 ajusta a sensibilidade do circuito.

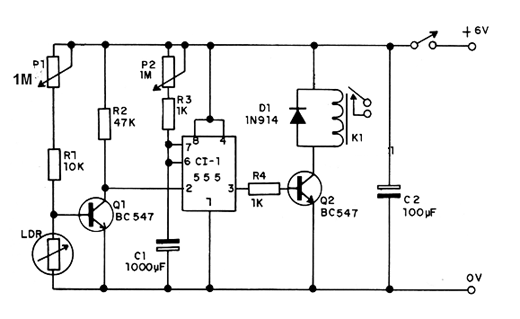

Na figura 1 temos o diagrama completo deste alarme.



   Figura 1 – Diagrama do alarme de passagem
Figura 1 – Diagrama do alarme de passagem

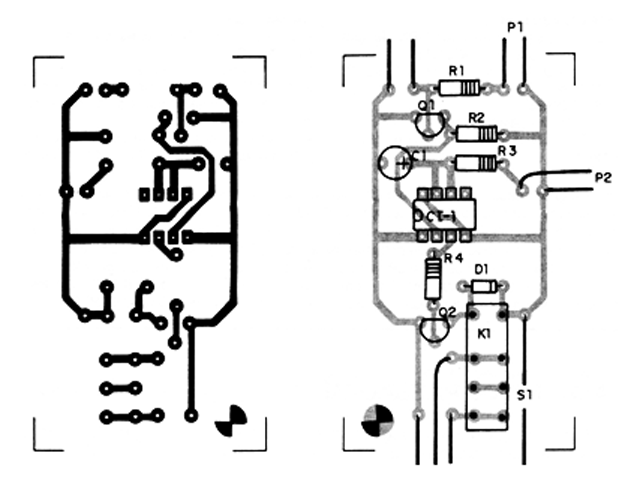

A placa de circuito impresso sugerida na figura 2 prevê o uso de relés com base DIL.

No entanto, ela pode ser alterada para receber relés com outros formatos.



  Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem
