Esta pequena etapa amplificadora pode ser usada como reforçador para fones ou como pré-amplificador para microfones e fonocaptores de antigos toca-discos.
O circuito tem bom ganho e uma alta impedância de saída.
Fones de ouvido do tipo magnético de alta impedância ou piezoelétricos podem ser usados com este circuito.
Seu consumo é muito baixo e a impedância de entrada algo elevada.
R2 pode ter seu valor alterado em função do transistor usado de modo a se obter o melhor rendimento.

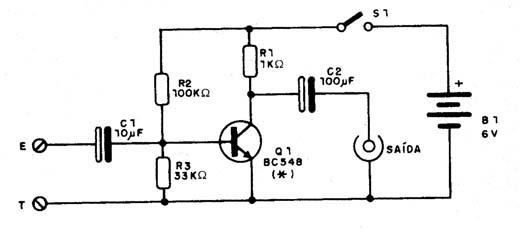

Na figura 1 temos o diagrama completo do aparelho.
A montagem pode ser feita com base numa pequena ponte de terminais.

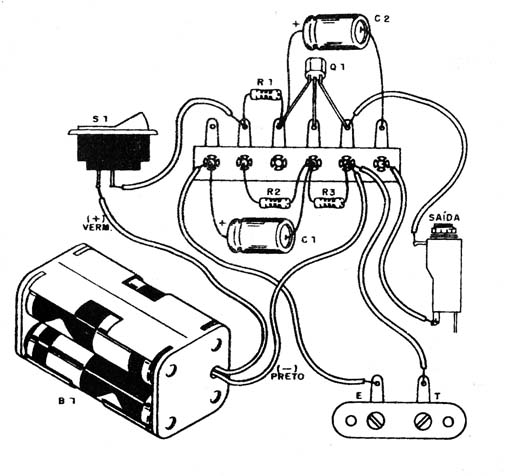

Figura 2 – A montagem em ponte de terminais
