Este circuito produz o barulho do gotejar de uma torneira ou uma goteira quando luz deixa de incidir no sensor, um LDR comum.
Colocado no dormitório de alguém, o pinga pinga começara a produzir seu barulho perturbador tão logo a luz seja apagada.
Quando a pessoa acender a luz verificar a origem do barulho, o pinga-pinga para de emitir som.
Certamente, a pessoa que estará sendo perturbada pelo barulho ficará maluca por não descobrir sua origem.
O circuito se baseia num oscilador amortecido que foi calculado para produzir o som semelhante ao do pingar de uma goteira.
O volume não deve ser muito grande, pois deve ter a mesma ordem de um gotejamento comum, pois pelo contrário, a pessoa desconfiará.
O circuito é alimentado por 4 pilhas e tem um consumo relativamente baixo na condição de espera.

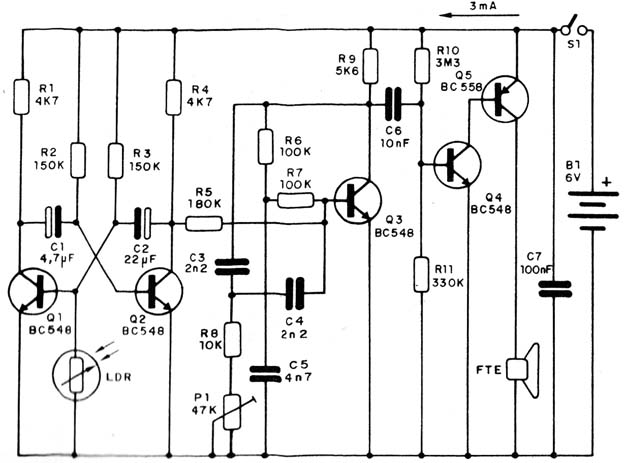

Na figura 1 temos o circuito completo do pinga-pinga o gotejador.
![Figura 1 – Diagrama do aparelho
Figura 1 – Diagrama do aparelho](/images/stories/mini/min0421_0001.jpg)

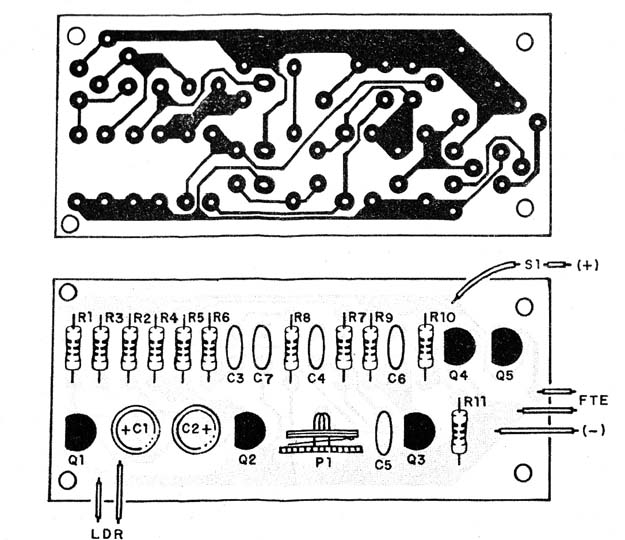

Na figura 2 temos sua montagem utilizando uma placa de circuito impresso.
![Figura 2 – Placa de circuito impresso
Figura 2 – Placa de circuito impresso](/images/stories/mini/min0421_0002.jpg)
![](/images/stories/mini/min0421_0003.png)
