Existem centenas de circuitos integrados dedicados que possibilitam a implementação de pequenos amplificadores de áudio com um mínimo de componentes externos.
Na família dos analógicos destacamos o TDA7052 da Philips Componentes que, apesar de algo antigo, ainda pode ser encontrado em muitos fornecedores de componentes.
A grande vantagem de se usar este CI em pequenos amplificadores está na sua simplicidade já que apenas dois capacitores e um resistor externo são necessários a sua implementação.

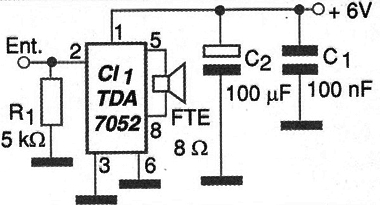

Na figura 1 temos o circuito completo desse amplificador que pode funcionar com tensões de 3 a 18 V.
A potência de 1,2 W é obtida com uma alimentação de 6 V e carga de 8 Ω.
A impedância de entrada é de 100 k Ω e a corrente quiescente com alimentação de 6 V é de 4 mA.
O ganho de tensão é de 40 dB e a taxa de distorção harmônica com 6 V de alimentação é de 0,2%.

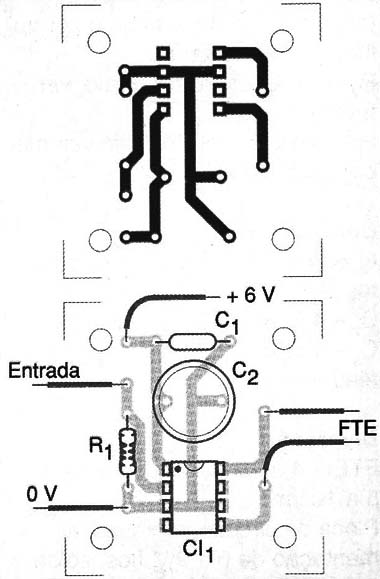

Na figura 2 damos uma sugestão de placa de circuito impresso para esse amplificador.
Semicondutores:
CI-1 – TDA7052 – circuito integrado
Resistor:
R1 – 5 k Ω x 1/8 W
Capacitores:
C1 – 100 nF – cerâmico
C2 – 100 µF – eletrolítico
Diversos:
Placa de circuito impresso, fios, alimentação, solda, etc.
