Este amplificador complementar fornece uma excelente potência de áudio, perto de 5 W a um alto falante de bom rendimento. O circuito deve ser alimentado por fonte de pelo menos 1 A.
Os transistores de saída devem ser dotados de radiadores de calor e o cabo de entrada de áudio deve ser blindado. A fonte de alimentação deve ter excelente filtragem para que roncos sejam evitados.

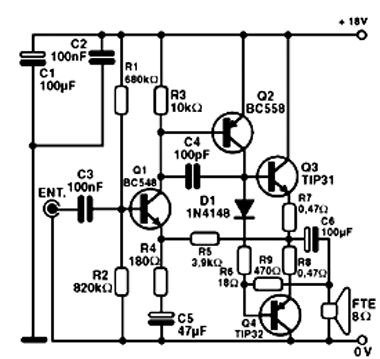

Na figura 1 temos o diagrama completo deste bom amplificador que serve para um sistema de áudio econômico, sistemas de aviso e alarme ou também em intercomunicadores..
![Figura 1 - Diagrama completo do amplificador
Figura 1 - Diagrama completo do amplificador](/images/stories/mini/min0182_01.png)
Figura 1 - Diagrama completo do amplificador

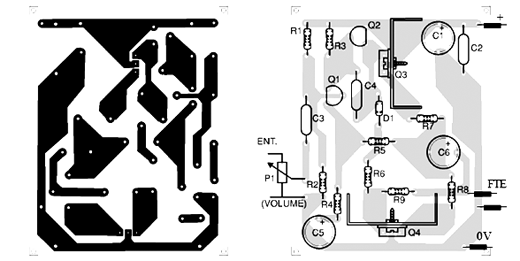

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem do amplificador.
![Figura 2 - Placa de circuito impresso para a montagem
Figura 2 - Placa de circuito impresso para a montagem](/images/stories/mini/min0182_02.png)
Figura 2 - Placa de circuito impresso para a montagem
Este circuito foi obtido num livro de Newton C. Braga.

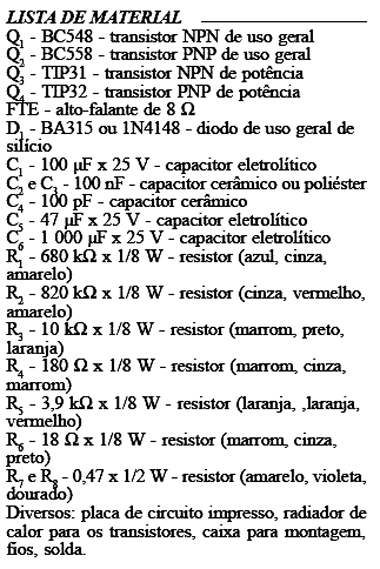

![](/images/stories/mini/min0182_03.gif)
