Esta campainha de três tons pode ser ampliada para mais sons e até se transformar num pequeno órgão eletrônico de brinquedo. Alimentada por 2 ou 4 pilhas, ela tem um consumo desprezível na condição de espera.

Os três trimpots permitem que sejam ajustados três tons diferentes no acionamento de 3 interruptores de pressão, possibilitando a identificação da origem de uma chamada.

Com mais trimpots e mais interruptores podemos ampliar esta campainha para um sistema de chamada maior. Na figura 1 temos o diagrama completo deste aparelho.

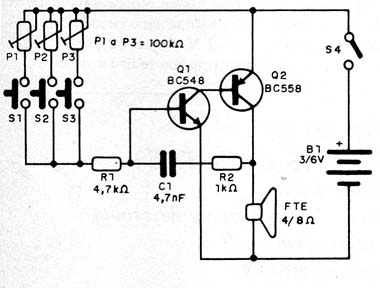

Figura 1- Diagrama da campainha de 3 tons.
Figura 1- Diagrama da campainha de 3 tons.



Na figura 2 temos a montagem que usa como base uma ponte de terminais isolados.

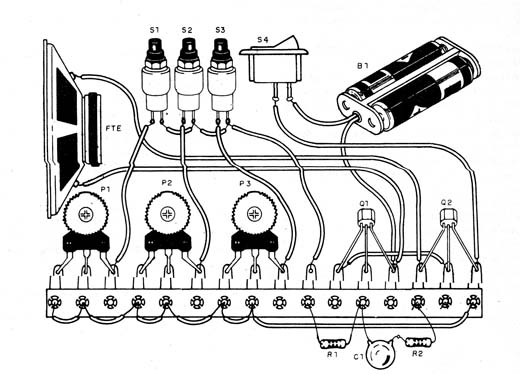

Figura 2 - Montagem em ponte de terminais.
Figura 2 - Montagem em ponte de terminais.



Os transistores admitem equivalentes e os resistores são de 1/8 W. Valores de 22 nF a 220 nF podem ser utilizados para C1. Os interruptores de pressão podem ser remotos.

A alimentação pode ser feita com 2 ou 4 pilhas pequenas. S4 serve para desarmar o circuito, sendo optativo, pois o consumo é muito baixo quando o circuito não emite som.

Para intensidades de som maiores, troque Q2 por um BD136 e alimente o circuito com 9 ou 12 V de fonte.



Q1- BC548 - transistor NPN de uso geral

Q2- BC558 - transistor PNP de uso geral

FTE- 4 ou 8 Ω- alto-falante comum

B1 - 3 ou 6 V- 2 ou 4 pilhas

s2 a S4 - Interruptores de pressão (botão de campainha)

R1 - 4,7 k Ω x 1/8 W- resistor - amarelo, violeta, vermelho

R2 - 1 k Ω x 1/8 W- resistor - marrom, preto, vermelho

P1, P2 P3 - 100k Ω trimpots

Diversos:

Ponte de terminais, suporte de pilhas. Caixa para montagem, fios, solda, etc.
