Muitos animais podem ser trinados com facilidade para atender ao chamado de certos sons como, por exemplo, os cães no caso do assobio. Mas, a maior vantagem do cão está no fato de que ele pode ouvir ultrassons, ou seja, sons de frequência muito cima das que temos capacidade de ouvir.
Desta forma, existem os apitos de "chamar cachorro", que produzem ultrassons que aqueles animais ouvem e nós não. A nossa versão eletrônica produz um apito ultrassônico que você pode usar para chamar seu cão, evidentemente depois de treiná-lo.
O aparelho é alimentado por pilhas e tem excelente alcance, além de poder ser carregado no bolso.
O que temos é um oscilador que pode ser ajustado para produzir ultrassons entre 18 000 e 30 000 Hz, os quais são reproduzidos um transdutor piezoelétrico comum ou tweeter piezoelétrico.

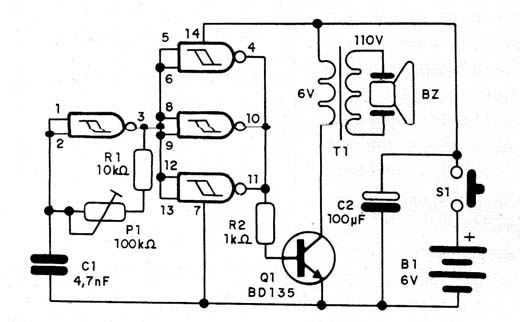

Na figura 1 temos o diagrama completo do aparelho que tem por base um circuito integrado CMOS 4093.

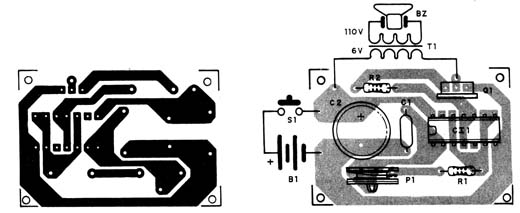

Na figura 2 temos a disposição dos componentes numa placa de circuito impresso.
O transformador é do tipo usado em pequenas fontes de alimentação com primário de 110 V e secundário de 4,5 a 9 V com corrente entre 50 e 250 mA. Pode também ser usado um tweeter piezoelétrico diretamente ligado ao coletor de Q1.
O transdutor é uma cápsula piezoelétrico ou ainda um tweeter. Para usar o aparelho, ligue-o e ajuste o tom até que ele se torne bem agudo e desapareça de sua audição. Depois, treine seu cão para atender ao chamado quando você pressionar S1.
CI-1- 4093 - circuito integrado CMOS
Q1 - BD135 ou equivalente - transistor NPN
R1- 10k Ω- resistor - marrom, preto, laranja
R2 - 1 k Ω - resistor - marrom, preto, vermelho
P1- 100 k Ω - trimpot
C1 - 4,7 nF - capacitor cerâmico ou poliéster (reduzir para 2,2 nF - caso não se alcancem os ultrassons)
C2- 100 µF- 12 V- capacitor eletrolítico
T1 - Transformador - ver texto
S1 - Interruptor de pressão
B1- 6 V - 4 pilhas pequenas
Diversos:
Placa de circuito impresso, caixa para montagem, suporte de pilhas, fios, solda, etc.
