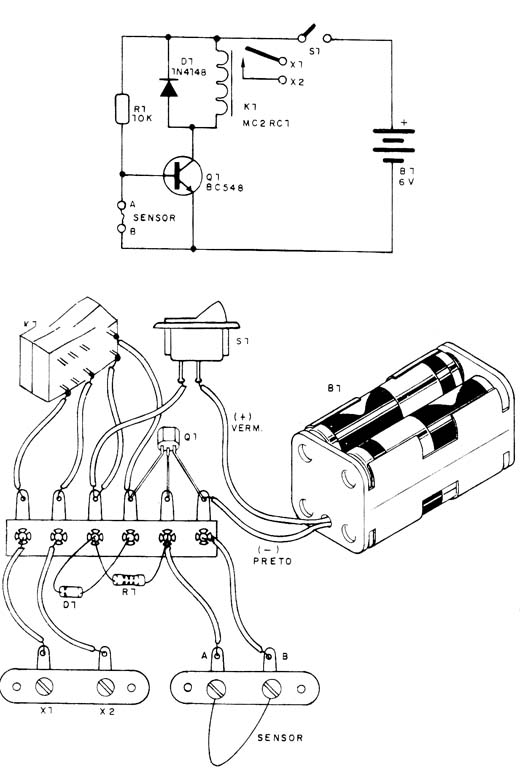

Descrevemos um projeto de alarme de 1 transistor de baixo consumo de energia, servindo para residências e objetos. Quando o fio fino usado como sensor é interrompido, o relé fecha acionando um sistema de aviso conectando entre X1 e X2.
O fio ligado entre A e B, que fica preso numa janela, porta ou objeto, mantém o transistor em corte, de modo que o relé permanece desativado. Com a interrupção do fio sensor, o transistor conduz e o relé fecha, acionando o alarme.
Na condição de espera, o consumo do circuito é extremamente baixo, o que possibilita o uso de pilhas, que terão uma durabilidade muito grande.
Na montagem, observe a polaridade das pilhas, a posição do diodo D1 e do transistor.
O fio sensor pode ser um fio de cobre bem fino ou arame. Fala experiências no sentido de encontrar o comprimento ideal.
Se quiser pode usar vários fios sensores em série, enlaçando-os em objetos ou em locais que devem ser protegidos.
Q1 - BC548 - transistor NPN de uso geral
F1- 1N4148 ou equivalente - diodo de uso geral
R1- 10 k? x 1/8 W- resistor (marrom, preto, laranja)
K1 - Relé Metaltex de 6 V
B1 - 4 pilhas pequenas ou médias
Diversos:
Fios, solda, ponte de terminais, suporte para 4 pilhas, etc.
