Este circuito detecta quando a temperatura de um freezer, balcão frigorífico ou mesmo um ambiente tem sua temperatura aumentada por falha no circuito de refrigeração.
O sensor usado é um NTC e P1 é um potenciômetro de 47 k a 100 k que ajusta o ponto de disparo do relé. Em lugar do FET pode ser usado um transistor bipolar comum se o relé for de corrente até 100 mA.
O BC548 pode ser usado neste caso, sem problemas.
A fonte de alimentação não precisa ser simétrica e o NTC de 10k a 30k deve ser instalado no local no qual se deseja monitorar a temperatura.

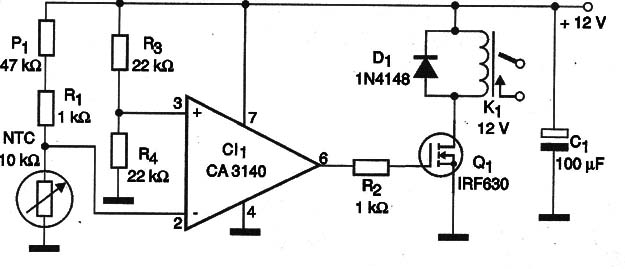

Na figura 1 temos o diagrama completo do alarme.

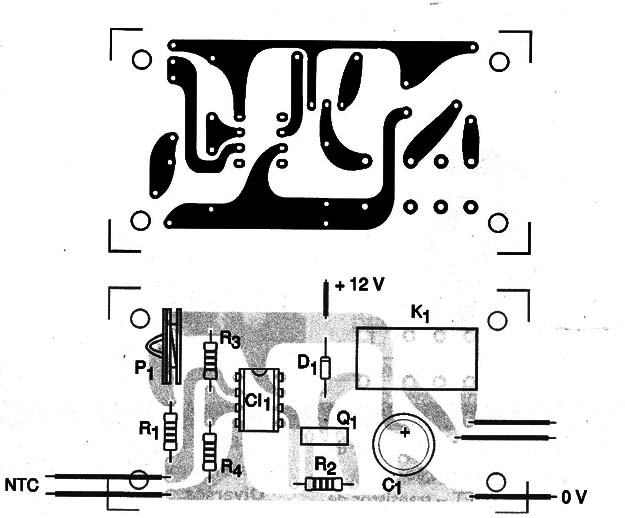

Na figura 2 temos uma sugestão de placa de circuito impresso.

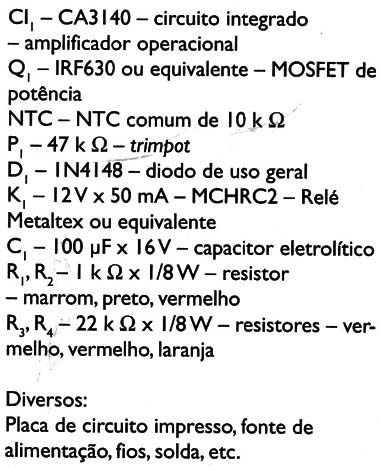

A fonte deve fornecer uma corrente de pelo menos 200 mA e deve ser do tipo estabilizado.
