Este projeto é de nosso colaborador Sérgio Lima Correia tendo sido feito na época em que ele era ainda estudante em 1987. Hoje, Sérgio é um bem sucedido empresário proprietário da Sisgracom que é a empresa que mantém os servidores do Instituto Newton C. Braga no Brasil, México e Estados Unidos.
O circuito do nosso colaborador consiste numa simples sirene controlada por luz. Os capacitores determinam a variação e a frequência do som.
O circuito é alimentado por 6 V, mas pode funcionar com maior potência trocando-se Q2 por um BD136 dotado de pequeno dissipador e alimentado por 9 ou 12 V.

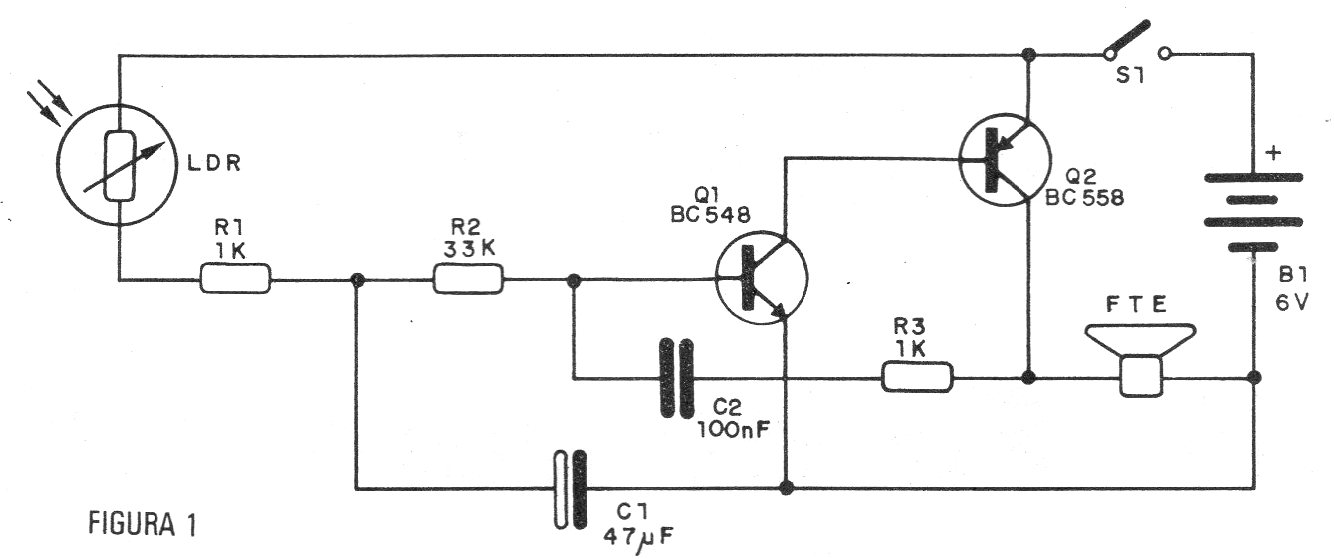

Na figura 1 temos o diagrama completo.
Figura 1

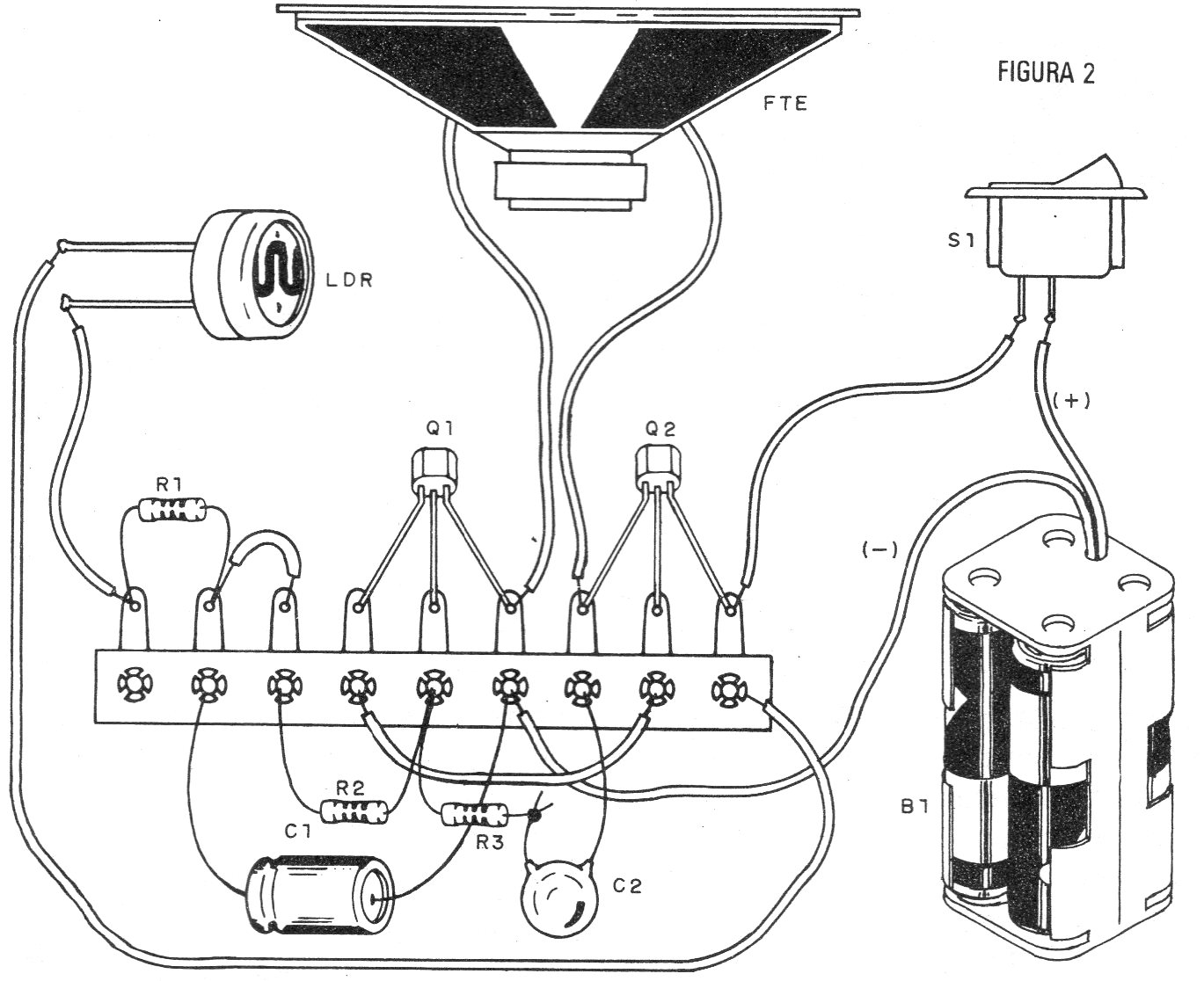

Na figura 2 temos sua montagem usando uma ponte de terminais.
Figura 2
