Um único integrado é a base deste mixer de 3 entradas, ideal para microfones, mas que também pode operar com outras fontes de sinal. Seu ganho é ajustado até 100 vezes em P1 e ele pode ser usado como base para um sistema de som ou ainda uma estação experimental.

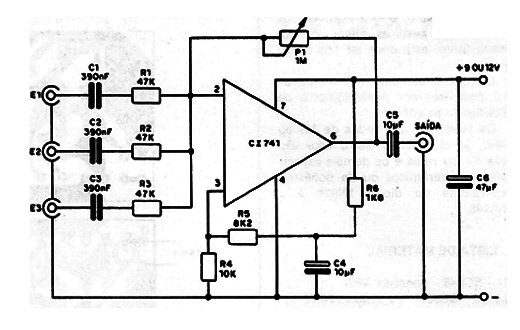

O circuito completo é dado na figura 1.



Figura 1 – Circuito do mixer
Figura 1 – Circuito do mixer

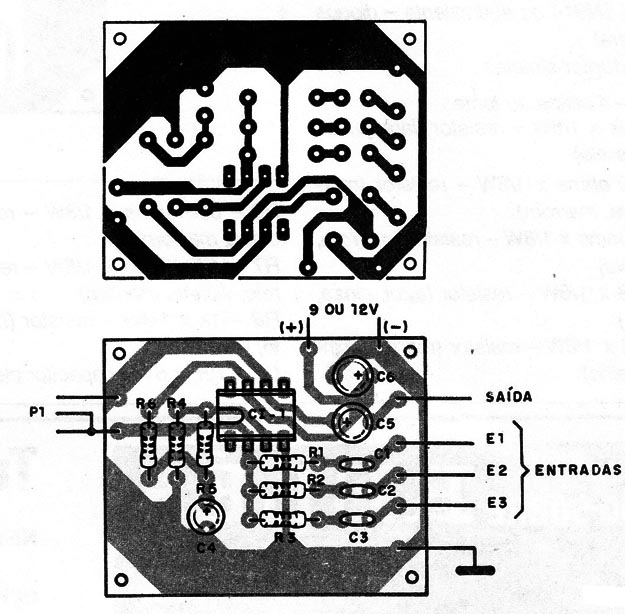

A placa de circuito impresso sugerida está na figura 2.



Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem



A fonte de alimentação pode ser uma bateria de 9 V ou então pilhas (6 ou 8 pequenas), já que o consumo de corrente da unidade é bastante baixo.

Os cabos de entrada e saída devem ser blindados. A saída será ligada na entrada de qualquer bom amplificador.

Os capacitores eletrolíticos devem ter tensão de trabalho de pelo menos 12 V e os capacitores de entrada podem ter seus valores na faixa de 390 nF a 1 µF, sendo do tipo cerâmico, styroflex ou poliéster.

Observe que este mixer não possui controle individual de mixagem, mas isso pode ser acrescentado na entrada (antes de C1, C2 e C3) utilizando-se potenciômetros de 100 k.



CI-1 - 741 - amplificador operacional

P1 - 1M - potenciômetro

C1, C2, C3 – 390 nF - capacitores

C4, C5 - 10,uF - capacitores eletrolíticos

R1, R2, R3 - 47k - resistores (amarelo, violeta, laranja)

R4 – 10 k - resistor (marrom, preto, laranja)

R5 - 8k2 - resistor (cinza, vermelho, vermelho)

R6 - 1k8 - resistor (marrom, cinza, vermelho)

Diversos: jaques de entrada, cabo blindado com plugue RCA para a saída, placa de circuito impresso etc.
