Este mixer ou misturador bastante simples pode misturar os sinais de duas fontes de baixa intensidade, como microfone e toca-discos ou sintonizador, para aplicar na entrada de um amplificador.

O circuito é composto por uma etapa amplificadora que, com um único transistor, oferece uma boa amplificação para os sinais misturados. As entradas E1 e E2 têm intensidade controladas pelos potenciômetros P1 e P2, que para uma montagem mais operacional devem ser deslizantes.

A alimentação pode ser feita com tensões entre 6 e 12 V, vinda de fonte ou pilhas.

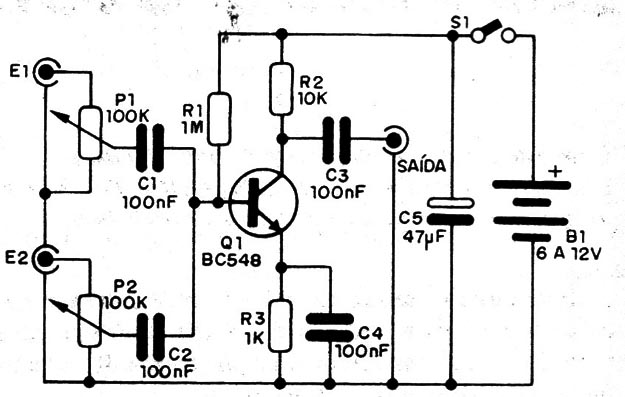

O diagrama do mixer é dado na figura 1.



Figura 1 – Diagrama do mixer
Figura 1 – Diagrama do mixer

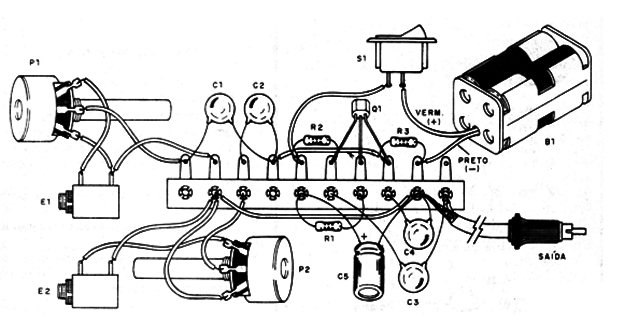

A sua montagem em ponte de terminais na figura 2.



Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais



O cabo de saída deve ser blindado com a malha ligada ao negativo da fonte. Se os cabos de entrada tiverem de ser longos, será conveniente que também sejam blindados.

Com exceção de C5, todos os capacitores são cerâmicos ou de poliéster.

Na montagem observe a posição dos transistores e a polaridade da bateria e eletrolíticos.

Para evitar a captação de zumbidos é conveniente montar o aparelho em caixa metálica que deve ser conectada ao negativo da fonte.



Q1 - BC548 - transistor NPN de uso geral

P1, P2 – 100 k - potenciômetros

R1 – 1 M x 1/8 W - resistor (marrom, preto, verde)

R2 – 10 k x 1/8 W - resistor (marrom, preto, laranja)

R3 - 1k x 1/8 W - resistor (marrom, preto, vermelho)

C1 a C4 – 100 F - capacitores cerâmicos

C5 – 47 µF - capacitor eletrolítico para 12 V ou mais

S1 - interruptor simples

Diversos: jaques de entrada, plugue de saída, fios, ponte de terminais, suporte de pilhas etc.
