Filtro de Ronco (MIN643)

O Ronco de 60 Hz ou ruído da rede de energia (hum, em inglês) é um dos maiores inimigos dos operadores e instaladores de sistemas de som.

Fios, cabos longos e mesmos equipamentos mal blindados captam o sinal irradiado pela fiação da rede de energia, amplificando-o. O resultado é o ronco desagradável reproduzido pelos alto-falantes.

O circuito que apresentamos é um eliminador ou filtro de 60 Hz (que também pode ser modificado para rejeitar outras frequências que eventualmente possam perturbar um circuito).

Este filtro é intercalado entre a fonte de ronco (por exemplo, um cabo longo de microfone) e o pré-amplificador, mesa de som ou amplificador.

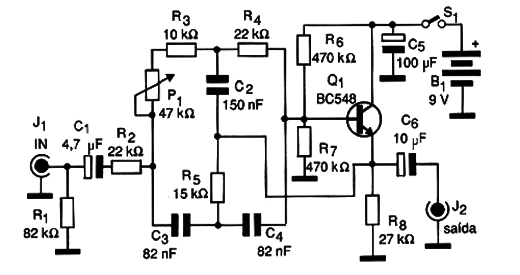

Na figura 1 temos o diagrama completo de nosso filtro de ronco.

Figura 1 – Diagrama completo do filtro

Este filtro consiste numa etapa amplificadora com um transistor com forte realimentação negativa na frequência determinada pela ressonância do duplo T.

Este duplo T pode ter um ajuste fino em P1 de modo a se encontrar o ponto exato de rejeição em função das tolerâncias normais dos componentes usados.

Isso significa que, para as frequências fora do ajuste, o circuito atua como um pré-amplificador, mas não amplifica o sinal na frequência ajustada.

A impedância de entrada do circuito é dada por R1 e permite seu uso com fontes de alta impedância, tais como microfones ou a saída de pré-amplificadores comuns.

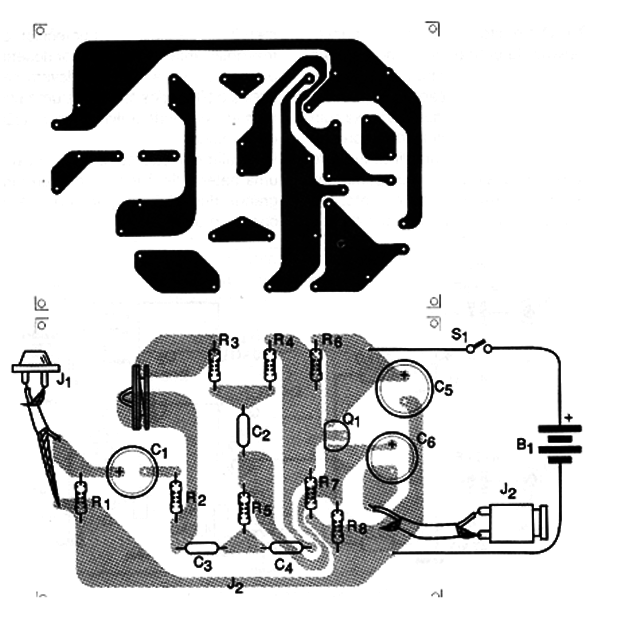

Na figura 2 temos a placa de circuito impresso para a montagem deste circuito.

Figura 2 – Placa de circuito impresso para a montagem

A montagem deve ser feita em caixa metálica que serve de blindagem para evitar que novamente o ronco de 60 Hz seja captado depois do filtro.

Os cabos de entrada e saída devem ser curtos e blindados.

A alimentação é feita por uma bateria de 9 V, que terá excelente autonomia graças à baixa corrente drenada pelo conjunto.

O ajuste ideal para a rejeição deve ser feito com a ajuda de um osciloscópio, se bem que "de ouvido" seja possível encontrar o ponto certo na maioria dos casos.

Se não for conseguido o ajuste, altere os valores dos capacitores do duplo T (C2, C3, C4) sempre mantendo a proporção de valores. C3 e C4 devem ser iguais e ter aproximadamente a metade do valor de C2.
