O circuito que apresentamos é ideal para casar a baixa impedância de transdutores, tais como microfones ou mesmo captadores telefônicos com a alta impedância de entrada de um amplificador ou mesmo de uma mesa de som comum.

Na figura 1 temos o circuito completo deste pré-amplificador, que pode ser alimentado com uma bateria de 9 V ou a partir de 4 pilhas pequenas.

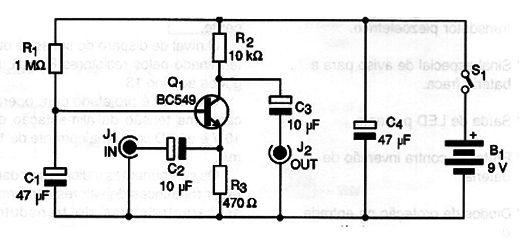

Figura 1 – Diagrama do pré-amplificador
Figura 1 – Diagrama do pré-amplificador





Como o consumo de corrente é muito baixo, uma bateria terá enorme durabilidade quando alimentando este circuito.

O que temos é uma etapa amplificadora na configuração de base comum. Conforme se sabe, esta configuração tem uma impedância de entrada muito baixa e uma impedância de saída alta. O ganho de corrente é baixo, mas o ganho de tensão é elevado.

Usamos um transistor de alto ganho e baixo nível de ruído para proporcionar melhores resultados. O leitor poderá usar este circuito adaptador com fontes de sinal de impedância de até uns 600 Ω. O resistor R3 pode ter valores entre 22 Ω e 470 Ω conforme a impedância da fonte de sinal.

Na figura 2 damos uma sugestão de placa de circuito impresso para este pré-amplificador.

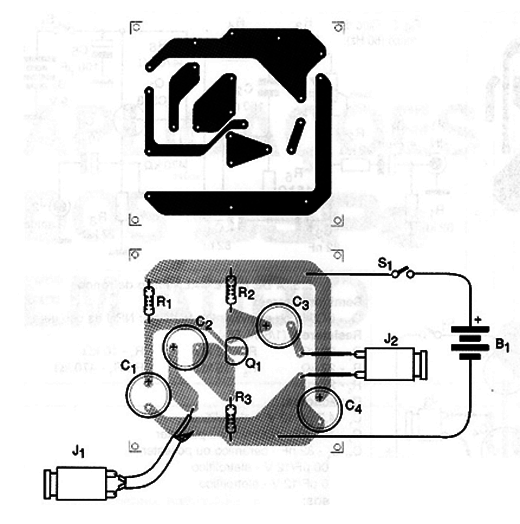

Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem





Os jaques de entrada e saída devem ser de acordo com a fonte de sinal e o cabo usado na interligação com o amplificador. Uma sugestão é usar jaques RCA.





Semicondutores:

Q1 - BC549 ou equivalente - transistor NPN de baixo ruído



Resistores: (1/8 W, 5%)

R1 - 1 M Ω

R2 - 10 k Ω

R3 - 470 Ω - ver texto



Capacitores:

C1, C4 - 47 µF/ 12 V - eletrolítico

C2, C3 - 10 µF/12 V - eletrolítico



Diversos:

J1, J2 - jaques de entrada e saída (RCA)

S1 - Interruptor simples

B1 - 6 ou 9 V - pilhas ou bateria

Placa de circuito impresso, suporte de pilhas ou conector de bateria, caixa para montagem, fios, solda, etc.
