Sons e ultrassons podem ser gerados com o circuito mostrado na figura 1, que tem por base um 4093 com saída em contrafase.
O que temos é um oscilador/amplificador que com uma saída em contrafase alimenta um transdutor piezoelétrico comum de alta impedância. Alguns desses transdutores, como os usados em tweeters possuem uma resposta de frequência suficientemente boa para alcançar a faixa dos ultrassons até uns 25 kHz.
Assim, temos duas possibilidades de uso para o aparelho: usando cápsulas piezoelétricos comuns com resposta de freqüência mais baixa, geramos sons. O potenciômetro ou trimpot P1 é então ajustado para se obter o maior rendimento.
Por outro lado, usando um tweeter piezoelétrico, do qual o transformador interno tenha sido retirado e ligado diretamente o transdutor, reduzimos o valor de C1 e geramos ultrassons.
As aplicações para os dois casos são interessantes:
a) sons
Sistemas de aviso ou alarmes
Espanta mosquitos
Gerador de áudio
b) Ultrassons
Espanta animais (cachorros, etc.)
Chama-cachorro
Gerador para experimentos de física

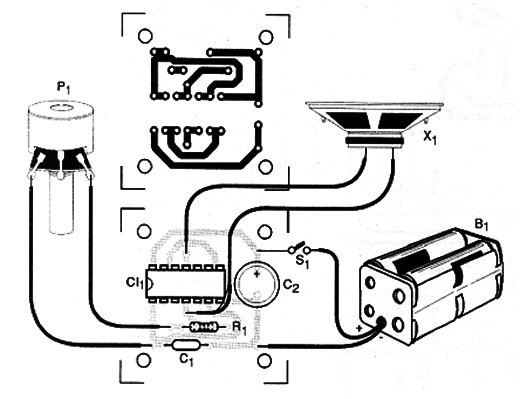

Na figura 2 mostramos uma placa de circuito impresso para implementação desse circuito.
Para gerar ultrassons, ligue a alimentação e ajuste P1 até que o som se torne agudo até desaparecer, ou seja, sair do alcance dos nossos ouvidos.
Se tiver um osciloscópio ou frequencímetro, pode usá-lo para determinar a frequência das oscilações.
CI-1 – 4093 – circuito integrado CMOS
Resistores: (1/8 W, 5%)
R1 – 22 k Ω – vermelho, vermelho, vermelho
P1 – 1 M Ω – trimpot
Capacitores:
C1 – 1 200 pF (ultrassons) ; 10 nF – sons
C2 – 100 µF x 12 V – eletrolítico
Diversos:
S1 – Interruptor simples
X1 – Transdutor – ver texto
B1 – 6 a 12 V – pilhas, bateria ou fonte
Placa de circuito impresso, caixa para montagem, suporte de pilhas ou conector de bateria, fios, solda, etc.
