Esta sirene pode equipar sua bicicleta, carrinhos de rolemãs e outros brinquedos com um som semelhante aos das viaturas de polícia e bombeiros. Outra utilidade para este circuito seria como parte de sistemas de aviso ou alarme.
O circuito funciona, em sua versão básica, com 4 pilhas comuns e, trocando Q2 por um transistor de maior potência, como o TIP32, podemos alimentá-lo
com 12 V, obtendo maior intensidade de som.
Na versão de 12 V, o transistor Q2 deve ser dotado de um pequeno radiador de calor.
Quando pressionamos S1, o capacitor C1 carrega-se lentamente através do resistor R1, obtendo som de tonalidade crescente (tornando-se cada vez mais
agudo).
Quando soltamos S1, o capacitor C1 descarrega-se através do circuito, tornando o som decrescente até parar.
Apertando e soltando o interruptor, podemos simular manualmente o efeito de uma sirene.
Não é necessário usar interruptor geral, pois quando completamente descarregado, C1 faz com que não haja som e o consumo de corrente praticamente se reduz a zero.
Todos os componentes são comuns, inclusive há alguns que podem ser aproveitados de sucata.
MONTAGEM

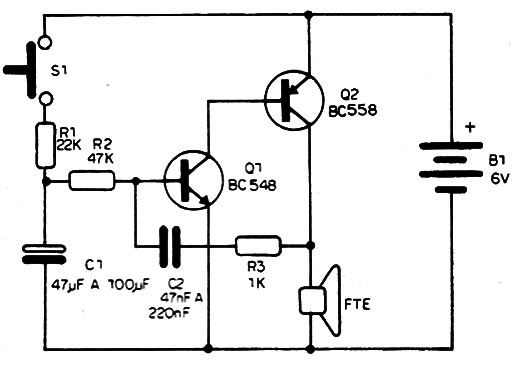

Na figura 1 temos o diagrama completo deste aparelho.

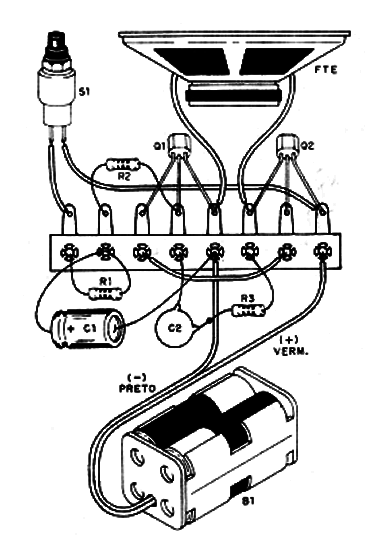

A montagem numa ponte de terminais é mostrada na figura 2.
C1 pode ser eletrolítico, de 47 a I00 µF, com tensão de trabalho entre 6 e 50 V. C2 pode ser de poliéster, styroflex ou cerâmica, com valores entre 47 e 220 nF.
Faça experiências com os dois capacitores até obter o melhor efeito.
Os resistores são de 1/8 ou ¼ W com qualquer tolerância e, para maior rendimento de som, sugerimos o uso de um alto-falante de pelo menos 10 cm
de diâmetro montado numa caixa plástica.
Para as pilhas deve ser usado suporte e S1 consiste num interruptor de pressão (push-button) comum.
PROVA E USO
Montada a unidade e conferida a montagem, coloque as pilhas no suporte.
Pressione S1; o aparelho deve imediatamente emitir som.
Soltando S1, ele ainda o fará por alguns segundos com a tonalidade decrescendo.
O tempo de emissão pode ser alterado com a troca de C1.
A tonalidade é determinada por C2.
Faça experiências alterando estes dois componentes.
Q1 - BC548 ou equivalente - transistor NPN de uso geral
Q2 - BC558 ou equivalente - transistor PNP de uso geral
FTE - alto-falante de 8 Ω x 1ocm
S1 - interruptor de pressão
B1 6 V - 4 pilhas pequenas ou médias
R1 22k - resistor (vermelho, vermelho, laranja)
R2 47k - resistor (amarelo, violeta, laranja)
R3 1k - resistor (marrom, preto, vermelho)
C1 47 a 100 µF - capacitor eletrolítico
C2 - 47 a 220 nF - capacitor - ver texto
Diversos:
Ponte de terminais, caixa para montagem, suporte de pilhas, fios, braçadeira para fixação, parafusos etc.
