A finalidade deste projeto é aprender como funciona um transistor, e como podemos ampliar seu uso, fazendo com que um transistor controle outro. Este conceito mostra que podemos associar transistores de modo que eles sejam usados em circuitos completos com muitas etapas. Montaremos então um circuito didático numa matriz de contatos de 170 pontos.
Conforme sabemos, quando não circula nenhuma corrente pela base de um transistor, ele não conduz a corrente e assim um LED ligado em seu coletor permanece apagado.
Quando fazemos circular uma corrente pela base, o transistor conduz e a corrente de coletor é suficiente para acende o LED.
Se agora ligarmos um segundo transistor com a base conectada ao coletor do primeiro, o estado do primeiro transistor passa a controla a corrente no segundo.
Assim, quando o primeiro transistor está desligado (dizemos no corte), não passa corrente por ele e a corrente do positivo da alimentação pode chegar à base do segundo.
O resultado é que essa corrente faz o segundo transistor conduzir e com isso o LED ligado em seu coletor acende.
Temos então a condição em que o primeiro LED está apagado e o segundo LED aceso.
Se agora ligarmos à base do primeiro transistor ao positivo da alimentação de modo que uma corrente possa circular através dela, o transistor comuta (satura) e com isso o LED em seu coletor acende.
No entanto, quando isso ocorre, a corrente que ia para a base do segundo transistor é desviada para o primeiro através de sua condução e, sem corrente de base o segundo transistor desliga (corta).
O resultado é que o LED ligado em seu coletor apaga.
Veja que este circuito segue uma certa lógica que é a de que apenas um dos LEDs pode ficar aceso nas duas condições de entrada.
Circuitos como este podem ser usados em computadores para realizar operações lógicas simples.
Montagem

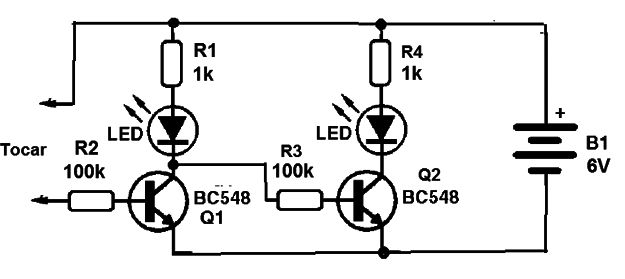

Na figura 1 temos o circuito completo de nosso sistema lógico experimental para controlar dois LEDs.

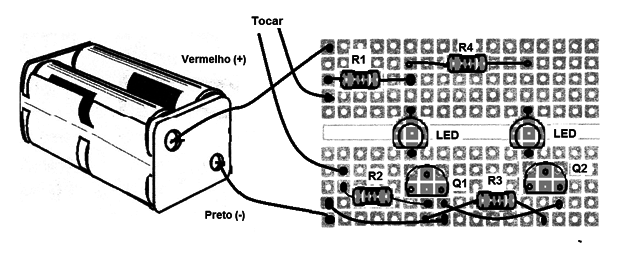

A montagem feita na matriz de contatos de 170 pontos é mostrada na figura 2.
Na montagem, observe bem a posição dos dois transistores e dos LEDs, assim como a polaridade do suporte de pilhas.
Atente para os valores dos resistores dados pelas faixas coloridas segundo indica a lista de material
Procedimento:
Ligando o circuito, o LED2 acende enquanto que o LED1 permanece apagado.
Tocando com a ponta do fio indicado na figura no ponto A, o LED1 acende e o LED apaga.
Q1, Q2 – BC548 - transistores NPN
LED1, LED2 - LEDs comuns
B1 – 4 pilhas
R1, R4 – 1 k Ω – resistores – marrom, preto, vermelho
R2, R5 – 100 k Ω – resistor – marrom, preto, amarelo
R3 – 22 Ω – resistor – vermelho, vermelho, preto
Diversos:
Matriz de contatos, suporte de pilhas, fios, etc.
