O som produzido por esta sirene varia de frequência num ritmo que pode ser ajustado. O circuito pode ser utilizado em alarmes, sistemas de aviso e efeitos sonoros em shows.
A potência de saída desta sirene é alta, podendo também ser usados transistores bipolares para alimentação entre 6 e 12 V.
Para este caso, podemos utilizar o TIP31 com um resistor de base de 1 kΩ.
O circuito possui três ajustes que levam ao tom desejado com facilidade.
A combinação desses ajustes pode gerar sons de muitos tipos diferentes.
A base do projeto é um circuito integrado 4093 que consiste em quatro portas disparadoras.
A primeira porta é usada como um oscilador lento para o circuito de modulação, ajustado em P1.
O sinal desta porta passa por um circuito de efeito que tem sua constante de carga e descarga ajustada em P2.
Este circuito determina o modo como a modulação do circuito oscilador é feita.
Para gerar o tom modulado é usada a segunda porta do 4093, com a frequência básica ajustada em P3.
O sinal deste oscilador é amplificado digitalmente pelas duas portas restantes do 4093, sendo aplicado a um MOSFET de potência.
Como carga, o MOSFET tem um alto-falante que, para maior rendimento, deve ser do tipo pesado.

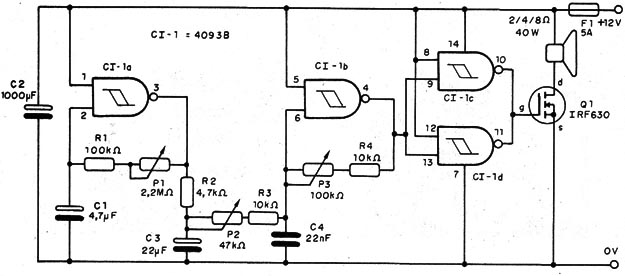

Na figura 1 temos o diagrama completo da sirene.

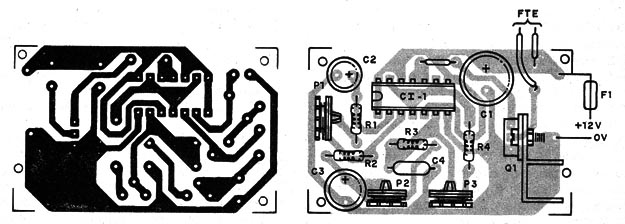

Uma placa de circuito impresso para a montagem é mostrada na figura 2, levando em cota a versão com MOSFET.
O transistor deve ser dotado de dissipador e n montagem, observe sua posição, assim como do circuito integrado.
CI-1 – 4093 – circuito integrado
Q1 – IRF640 ou equivalente – ver texto
P1 – 2,2 MΩ – trimpot
P2 – 47 kΩ – trimpot
P3 – 100 kΩ – trimpot
R1 – 100 kΩ – resistor – marrom, preto, amarelo
R2 – 4,7 kΩ – resistor – amarelo, violeta, vermelho
R3, R4 - 10 kΩ – resistores – marrom, preto, laranja
C1 – 4,7 µF – eletrolítico
C2 – 22 µF – eletrolítico
C3 – 22 nF – cerâmico ou poliéster
C4 – 1 000 µF – eletrolítico
FTE – 2 ou 8 Ω – alto-falante
F1 – fusível 2 A
Diversos:
Placa de circuito impresso, radiador de calor, caixa para montagem, fios, solda, etc.
