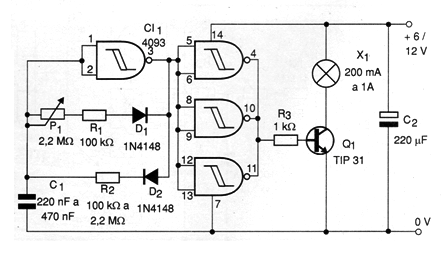

O circuito da figura 1 faz uma lâmpada incandescente piscar numa velocidade determinada pelo ajuste de P1.
O ciclo ativo, ou tempo que dura a piscada é determinado pelo resistor R2. Para piscadas muito curtas, o resistor pode ter valores entre 10 kΩ e 100 kΩ. Para piscadas mais longas seu valor estará entre 220 kΩ e 2,2 MΩ.
A frequência das piscadas é ajustada em P1.
O transistor de potência depende da lâmpada usada. Para lâmpadas até 1 A recomendamos usar um TIP 31 montado num bom radiador de calor.

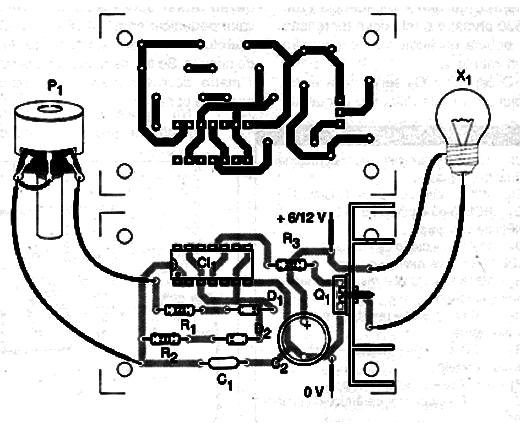

Na figura 2 damos uma sugestão de placa de circuito impresso para implementar este sinalizador.
Uma aplicação interessante é em sistemas de sinalização automotivo, onde diversas lâmpadas de 200 mA podem ser ligadas em paralelo.
CI-1 – 4093 – circuito integrado CMOS
Q1 – TIP31 – transistor NPN de potência
D1, D2 – 1N4148 ou equivalentes – diodos de uso geral
R1 – 100 k Ω x 1/8 W – resistor – marrom, preto, amarelo
R2 – 100 k Ω a 2,2 M Ω x 1/8 W – resistor – ver texto – determina o ciclo ativo
R3 – 1 k Ω x 1/8 W – resistor – marrom, preto, vermelho
P1 – 2,2 M Ω – potenciômetro
C1 – 220 nF a 470 nF – capacitor cerâmico ou poliéster
C2 – 220 µF x 16 V – capacitor eletrolítico
X1 – 6 ou 12 V até 1 A – lâmpada incandescente
Diversos:
Placa de circuito impresso, radiador de calor para o transistor, caixa para montagem, fios, solda, etc.
