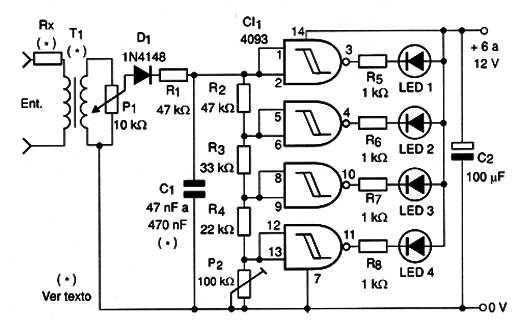

O circuito mostrado na figura 1, aciona uma barra de 4 LEDs com um sinal de áudio aplicado à sua entrada.
Os resistores em série com os LEDs determinam o seu brilho podendo ser diminuídos se a tensão de alimentação for menor que 9 V.
O capacitor C1 determina a inércia do sistema, ou seja, a velocidade com que ele responde às variações do sinal de áudio de entrada.
O transformador serve para isolar o circuito de áudio do bargraph. Pode ser usado qualquer pequeno transformador de alimentação que tenha um enrolamento primário para a rede de energia (o qual será ligado ao potenciômetro) e um secundário de 3 a 9 V com corrente na faixa de 50 mA a 250 mA.
O potenciômetro serve para ajustar o ponto de funcionamento do indicador de barra móvel em função da intensidade do sinal de entrada.
O trimpot de 100 k Ω serve para ajustar a escala, de modo que todos os LEDs fiquem apagados na ausência de sinal. Na verdade, este trimpot ajusta a extensão da escala.
O circuito pode ser adaptado para operar com 2 4093 e assim acionar até 8 LEDs numa escala. Nesse caso, a rede de resistores de entrada deve ser adaptada.
Para maior número de LEDs, entretanto, a tensão de alimentação deverá estar entre 9 e 12 V.

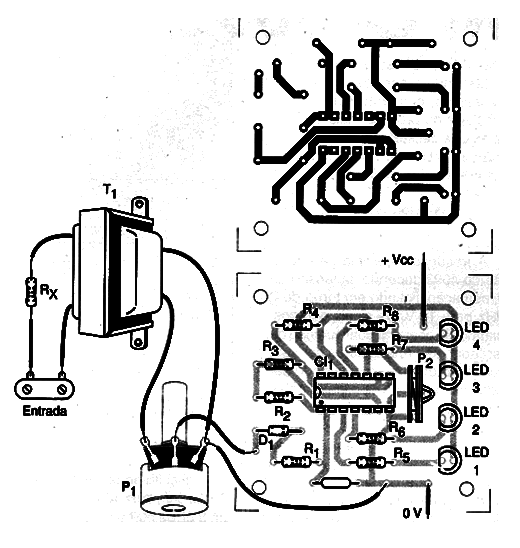

Na figura 2 damos uma placa de circuito impresso para a montagem desse circuito.
O primário do transformador é ligado à saída do alto-falante do aparelho de som. Rx depende da potência do equipamento de som, conforme a seguinte tabela:
| Potência | Rx |
| até 5 W | 10 Ω x ½ W |
| 5 a 20 W | 22 Ω x ½ W |
| 20 a 50 W | 47 Ω x 1 W |
| 50 a 100 W | 100 Ω x 1 W |
| mais de 100 W | 220 Ω x 1 W |
4093 – Circuito integrado CMOS
LED1 a LED4 – LEDs vermelhos comuns
D1 – 1N4148 – diodo de uso geral
R1, R2 – 47 k Ω x 1/8 W – resistores – amarelo, violeta, vermelho
R3 – 33 k Ω x 1/8 W – resistor – laranja, laranja, vermelho
R4 – 22 k Ω x 1/8 W – resistor – vermelho, vermelho, laranja
R5 a R8 – 1 k Ω x 1/8 W – resistores - marrom, preto, vermelho
Rx – ver texto – resistor conforme a potência do equipamento de som
P1 – 10 k Ω – potenciômetro
P2 – 100 k Ω - trimpot
C1 – 47 nF a 470 nF – capacitor cerâmico ou poliéster
C2 – 100 µF x 12 V – capacitor eletrolítico
T1 – Transformador – ver texto
Diversos:
Placa de circuito impresso, fonte de alimentação, caixa para montagem, fios, solda, etc.
