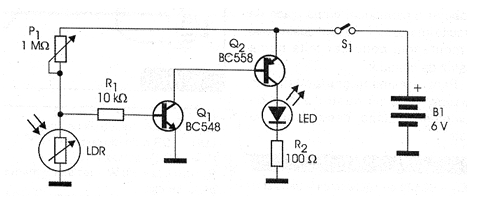

O circuito apresentado na figura 1 faz acender um LED branco de alto rendimento quando falta luz, ou seja, quando o LDR deixa de receber a luz ambiente.
Evidentemente, ele possui uma chave para desligar o circuito que não mais precisarmos de luz, mesmo na ausência de luz ambiente.
Temos então um circuito em que um LDR, ao deixar de receber luz, permite que P1 polarize a base do transistor Q1 que satura. Com a saturação de Q1, o transistor Q2 também é polarizado e com isso conduz a corrente que acende o LED.
O ponto de disparo do circuito, ou seja, sua sensibilidade é ajustada em P1.
O circuito pode ser alimentado com 4 pilhas pequenas e instalado numa pequena caixa plástica.

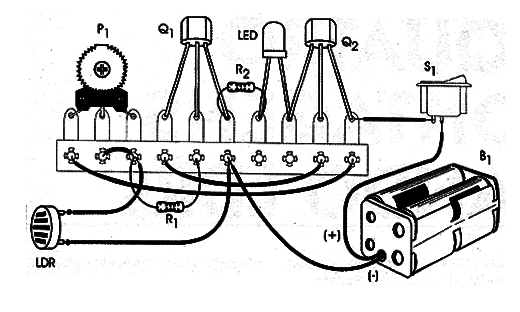

Na figura 2 damos uma sugestão de montagem em ponte de terminais que é uma versão recomendada aos leitores menos experientes.
É claro que os leitores mais experientes podem fazer a montagem em placa de circuito impresso e, se for para demonstração, numa matriz de contactos.
O resistor R1 poderá ser reduzido para o caso do LED admitir uma corrente maior. O valor mínimo recomendado é 22 Ω.
Q1 – BC548 – transistor NPN de uso geral
Q2 – BC558 – transistor PNP de uso geral
LED – LED branco de alto rendimento
LDR – LDR comum redondo
P1 – 1 M Ω – trimpot
R1 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
R2 – 100 Ω x 1/8 W – resistor – marrom, preto, marrom
S1 – Interruptor simples
B1 – 6 V – 4 pilhas pequenas
Diversos:
Placa de circuito impresso, suporte de pilhas, caixa para montagem, fios, solda.
