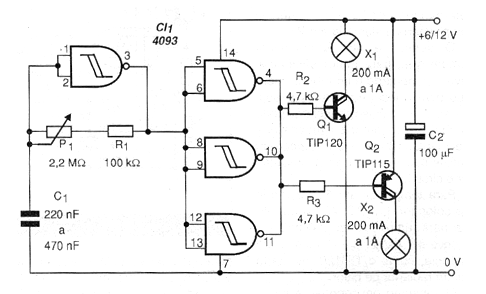

O circuito da figura 1 faz com que duas lâmpadas pisquem alternadamente numa freqüência que pode ser ajustada em P1.
Uma das portas NAND é usada como oscilador, cuja freqüência depende basicamente do valor de C1, enquanto que as demais portas são configuradas como amplificadores digitais e ligadas em paralelo para poder excitar dois transistores complementares.
Para pequenas lâmpadas até 50 mA podem ser usados transistores de baixa potência como os BC548/558. Para lâmpadas de maior corrente devem ser usados os TIP120 e TIP115, montados em radiadores de calor.
A tensão de alimentação do circuito depende da lâmpada usada.
Uma das aplicações possíveis para este circuito é na sinalização de emergência, em triângulos de uso de automotivo ou mesmo na sinalização da saída de veículos. Uma fonte de acordo com a corrente e tensão das lâmpadas deve ser usada.
Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem da versão com transistores de potência.
Semicondutores:
CI-1 – 4093 – circuito integrado CMOS
Q1 – TIP120 – transistor NPN Darlington de potência
Q2 – TIP115 – transistor PNP Darlington de potência
Resistores: (1/8 W, 5%)
R1 – 100 k Ω – marrom, preto, amarelo
R2, R3 – 4,7 k Ω – amarelo, violeta, vermelho
P1 – 2,2 M Ω – trimpot
Capacitores:
C1 – 220 nF a 470 nF – cerâmico ou poliéster
C2 – 100 µF x 16 V – eletrolítico
Diversos:
Placa de circuito impresso, radiadores de calor para o transistor, fonte de alimentação de acordo com a potência e tensão das lâmpadas, fios, solda, etc.
