Apresentamos um circuito experimental com apenas dois transistores o qual, alimentado por pilhas pode fazer com que lâmpadas neon ou fluorescente pisquem numa frequência que pode ser ajustada para 1 a cada minuto até 10 por segundo. O circuito é simples podendo ser usado em demonstrações ou para sinalização.
A idéia básica deste projeto é um oscilador de baixa frequência que produz pulsos. Esses pulsos aplicados a um transformador têm sua tensão elevada a ponto de poder excitar lâmpadas fluorescentes ou neon. Essas lâmpadas precisam de pelo menos 80 V para acender.
É claro que os pulsos são de pequena energia, mas o flash luminoso obtido pode ser observado com facilidade, o que possibilita o uso do aparelho em sinalização.

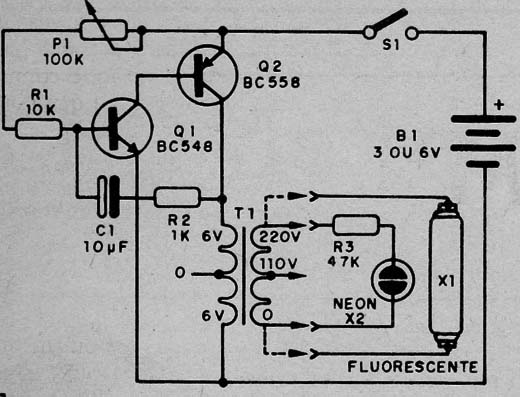

O interessante do circuito é que podemos alimentá-lo com tensões a partir de 3 V e até mesmo de 9 a 12 V com o uso do transistor TIP32 para Q2, com pulsos de muito maior intensidade. Na figura 1 temos o diagrama completo do aparelho.

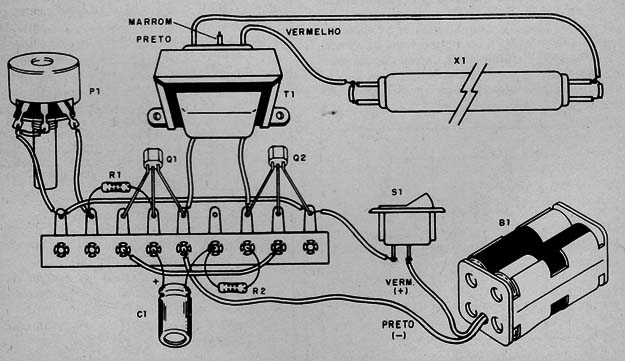

A disposição dos componentes numa ponte de terminais é mostrada na figura 2.
O transformador é do tipo usado em fontes de alimentação com primário de 110 V ou 220 V e secundário de 5 a 12 V com corrente de 100 a 500 mA. Ligaremos o enrolamento de 110 V ou 220 V na lâmpada neon ou na lâmpada fluorescente.
Os fios para a lâmpada podem ser longos, mas devem ser isolados pois a alta tensão pode causar choques em que os tocar.
Os demais componentes são comuns e o capacitor que determina a frequência pode ter valores de 1 µF até 10 µF. Os transistores admitem equivalentes e para tensões maiores use o BD136 ou TIP32 para Q2.
A lâmpada fluorescente não precisa ser nova. Até mesmo lâmpadas enfraquecidas que já não mais funcionam na rede de energia acenderão neste circuito. Estas lâmpadas podem ter de 5 a 40 watts. Para a lâmpada neon tipos comuns podem ser usados.
Q1 – BC548 ou equivalente – transistor NPN de uso geral
Q2 – BC558 ou TIP32 – transistor PNP – ver texto
X1 – Lâmpada fluorescente – ver texto
X2 – Lâmpada neon – ver texto
T1 – Transformador de 110/220 V x 65 a 12 V de 100 mA a 500 mA
P1 – 100 k Ω – potenciômetro
S1- Interruptor simples
B1 – 3 a 12 V – pilhas ou bateria
R1 – 10 k Ω x 1/8 W - resistor – marrom, preto, laranja
R2 – 1 k Ω x 1/8 W – resistor – marrom, preto, vermelho
R3 – 47 k Ω x 1/8 W – resistor – amarelo, violeta, laranja
C1- 1 a 10 µF x 12 V ou mais – capacitor eletrolítico
Diversos: ponte de terminais, suporte de pilhas, caixa para montagem, fios, solda, etc.
