Lâmpadas incandescentes de alta potência não devem ser controladas por reed-switches que são interruptores de baixa corrente.
Para controlar uma carga de potência podemos usar o circuito descrito.
Este circuito não serve para operar com lâmpadas fluorescentes e eletrônicas, dadas as características do triac.
A potência máxima dependerá do SCR usado.
No entanto, com o uso dos diodos 1N4004 ou 1N4007, a potência máxima estará limitada a uns 100 W.

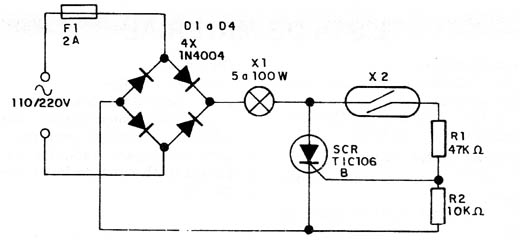

Na figura 1 temos o diagrama completo do aparelho.
![Figura 1 – Diagrama completo do controle
Figura 1 – Diagrama completo do controle](/images/stories/mini/min0461_0001.jpg)
Figura 1 – Diagrama completo do controle

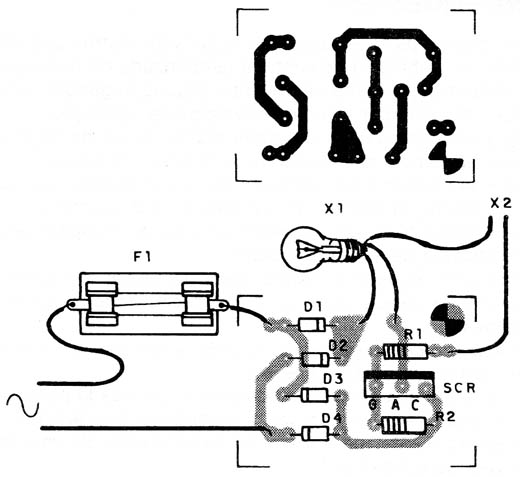

A montagem pode ser feita numa pequena placa de circuito impresso cujo padrão é sugerido na figura 2.
![Figura 2 – Placa de circuito impresso
Figura 2 – Placa de circuito impresso](/images/stories/mini/min0461_0002.jpg)
Figura 2 – Placa de circuito impresso
