Este circuito retransmite o sinal da saída de um amplificador para receptores de ondas médias colocados nas suas proximidades.

Ele pode ser ligado na saída de pequenos amplificadores de áudio com potências a partir de uns 2 W e o alcance dependerá tanto da antena como da sensibilidade do receptor.

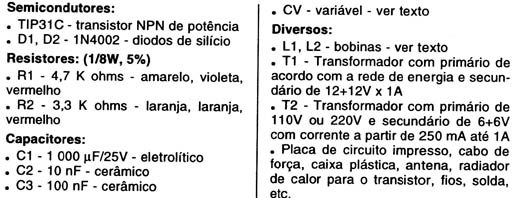

T1 é um pequeno transformador de alimentação com secundário de 6 a 12 V e tomada central.

L1 tem 40 + 40 espiras de fio 26 ou 28 num bastão de ferrite e L2 consiste em 15 espiras do mesmo fio sobre L1.

CV é um capacitor variável retirado de um rádio AM comum fora de uso. O transistor deve ser dotado de um pequeno radiador de calor.

O circuito é ligado na saída do alto-falante do amplificador e a modulação ajustada no volume deste amplificador.

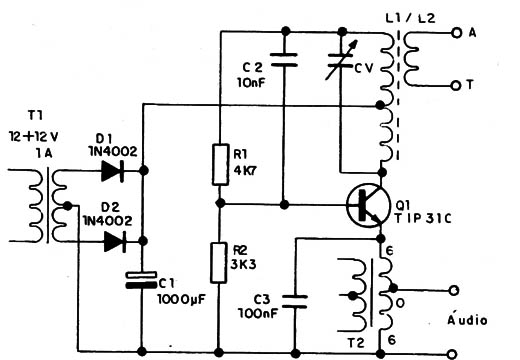

Na figura 1 temos o diagrama completo do Link de Som.



 Figura 1 – Diagrama do link de som
Figura 1 – Diagrama do link de som

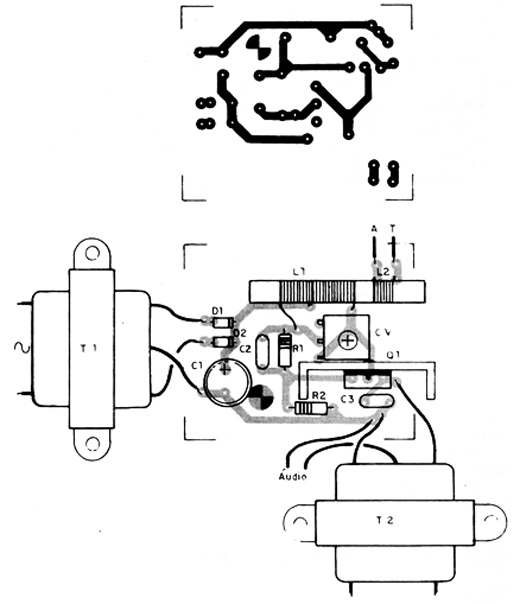

A montagem pode ser feita numa pequena placa de circuito impresso com o padrão mostrado na figura 2.



   Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem
