O que este circuito faz é acender uma lâmpada incandescente quando escurece.
O circuito não serve para lâmpadas de outros tipos, podendo ser usado em varandas e jardins com lâmpadas até uns 40 W.
Na verdade, ele suporta maiores potências, mas para lâmpadas incandescentes o elevado consumo não é interessante.
O ajuste da sensibilidade é feito em P1 e o capacitor determina a inércia do circuito, impedindo que ele desligue a iluminação com flashes curtos como, por exemplo, dos relâmpagos de uma tempestade.
O SCR deve ser dotado de dissipador e será sufixo B para a rede de 110 V e D para a rede de 220 V.

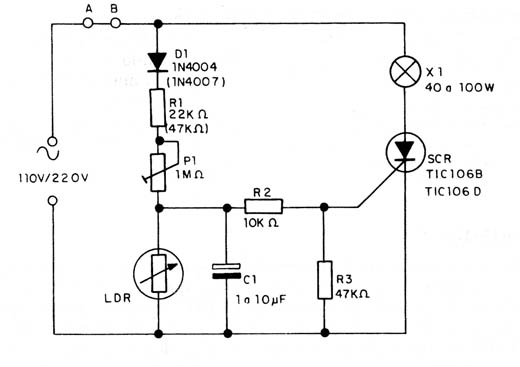

Na figura 1 temos o diagrama completo do Interruptor Noturno.

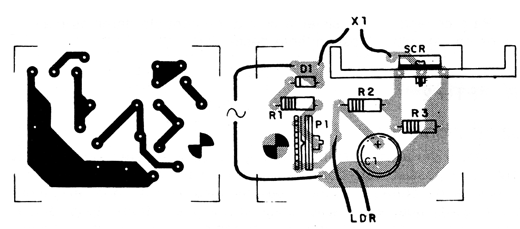

A montagem pode ser feita com base numa pequena placa de circuito impresso, conforme mostra a figura 2.

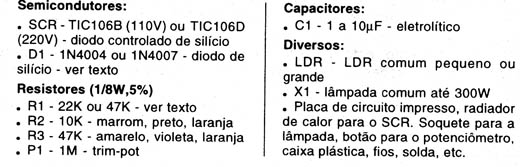

Com lâmpadas de 60 W ou mais, o SCR deve ser dotado de um pequeno dissipador de calor.
