Quando a luz que incide no sensor deste alarme é cortada por um instante, o relé fecha seus contatos e assim permanece até que o circuito seja rearmado.
Para rearmar pode-se pressionar S1 por um instante, ou se esse componente não for usado, basta desligar por um instante a alimentação.
O ajuste da sensibilidade é feito em P1.
Para maior sensibilidade e diretividade o LDR deve ser instalado num tubinho opaco com uma lente convergente.
O circuito usa relé de 6 V para alimentação de 9 V, pois deve ser compensada a queda de tensão de 2 V no SCR.
Para relé de 12 V a alimentação de 12 V permite seu funcionamento correto.
Na figura 1 temos o diagrama completo do alarme.
A placa foi desenhada para receber relés com base DIL, mas pode ser alterada para outros tipos de relé.

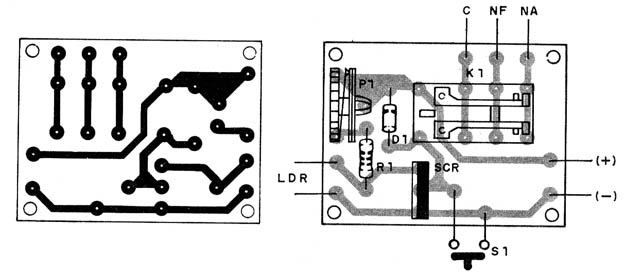

O desenho desta placa é dado na figura 2.
SCR – TIC106 – diodo controlado de silício
D1 – 1N4148 – diodo de uso geral
P1- 100 k – potenciômetro
R1 – 10k – resistor – marrom, preto, laranja
LDR – LDR redondo comum
S1 – Interruptor de pressão NA
K1 – Relé de 6 ou 12 V
Diversos:
Placa de circuito impresso, fios, solda, fonte de alimentação, etc.
