Este circuito pode ser usado como um alarme de passagem, ou para o acionamento automático de um sistema de iluminação ao anoitecer (interruptor crepuscular).
O que o diferencia em relação à primeira versão é o uso de transistores complementares.
A sensibilidade do circuito é ajustada em P1.
O sensor, um LDR comum, deve ser colocado num tubinho que aponte para uma fonte de luz de modo que, ao ser interrompido o feixe, ocorra o acionamento do relé.
A fonte pode ser de 6 ou 12 V conforme o relé usado.
Tipos até 100 mA com corrente de contato de acordo com a carga podem ser usados.

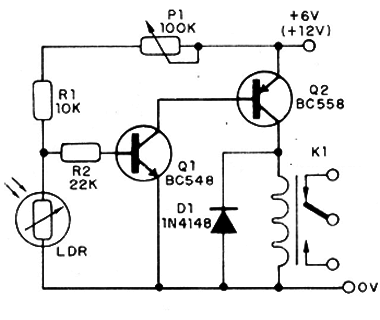

Na figura 1 temos o diagrama completo do relé de sombra.

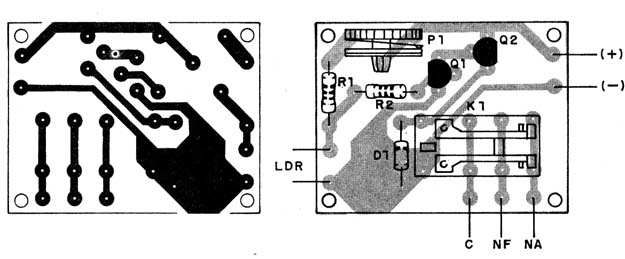

A placa de circuito impresso mostrada na figura 2 foi projetada para relés com soquete DIL.
Esta placa pode ser alterada para outros tipos de relé.
Q1 – BC548 ou equivalente – transistor de uso geral NPN
Q2 – BC558 ou equivalente – transistor PNP de uso geral
D1 – 1N4148 – diodo de uso geral
R1 – 10 k – resistor (marrom, preto, laranja)
R2 – 22 k – resistor (vermelho, vermelho, laranja)
LDR – LDR comum
P1 -10k – potenciômetro
K1 - Relé de 6 ou 12 V até 100 mA
Diversos: placa de circuito impresso, fios, solda, etc.
