Este circuito dispara um relé quando o sensor, um LDR comum, tem a luz incidente interrompida.

Sua principal característica é a inércia, que faz com que ele não responda a pulsos rápidos de luz, a passagem de um objeto na sua frente, por exemplo.

Esta característica o torna ideal para automatismos que envolvam a utilização de uma fonte de luz que seja interrompida por longos períodos.

Um interruptor crepuscular, por exemplo, seria uma aplicação ideal para o circuito.,

A inércia é dada pelo capacitor que pode assumir uma ampla faixa de valores.

A sensibilidade é ajustada em P1 e o LDR para melhor desempenho, deve ser instalado num tubinho opaco, eventualmente com uma lente convergente a sua frente.

Na figura 1 temos o diagrama completo do aparelho.

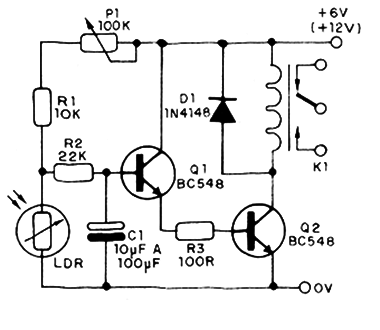

   Figura 1 – Diagrama do relé de sombra com inércia
Figura 1 – Diagrama do relé de sombra com inércia



A placa de circuito impresso mostrada na figura 2 foi projetada para relés com base DIL, mas pode ser alterada para receber outros tipos de relés.

Relés com correntes de bobina até 100 mA e tensão de 6 ou 12 V podem ser usados no projeto.

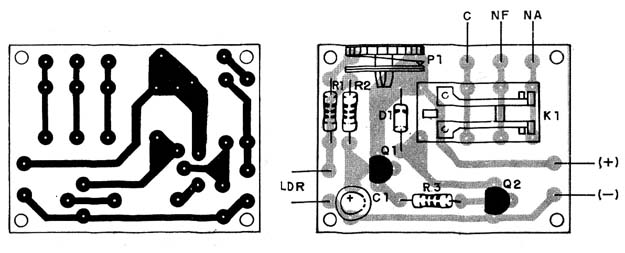

Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem





Q1, Q2 – BC548 ou equivalente – transistores de uso geral NPN

D1 – 1N4148 – diodo de uso geral

R1 – 10 k – resistor (marrom, preto, laranja)

R2 – 22 k – resistor (vermelho, vermelho, laranja)

R3 – 100 R – resistor (marrom, preto, marrom)

C1 -10 a 100 µF x 12 V – capacitor eletrolítico – ver texto

LDR – LDR comum

P1 -100 k – potenciômetro

K1 - Relé de 6 ou 12 V até 100 mA

Diversos: placa de circuito impresso, fios, solda, etc.
