Este circuito dispara um relé quando o sensor, um LDR comum, é iluminado.
Sua principal característica é a inércia, que faz com que ele não responda a pulsos rápidos de luz, um relâmpago, por exemplo.
Esta característica o torna ideal para automatismos que envolvam a utilização de uma fonte de luz de longa duração.
A inércia é dada pelo capacitor que pode assumir uma ampla faixa de valores.
A sensibilidade é ajustada em P1 e o LDR para melhor desempenho, deve ser instalado num tubinho opaco, eventualmente com uma lente convergente a sua frente.

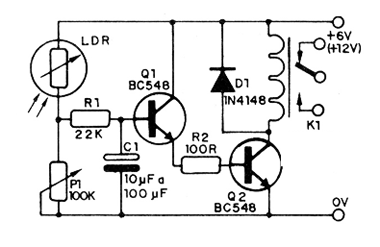

Na figura 1 temos o diagrama completo do aparelho.

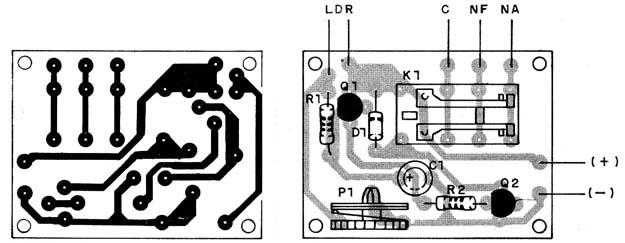

A placa de4 circuito impresso mostrada na figura 2 foi projetada para relés com base DIL, mas pode ser alterada para receber outros tipos de relés.
Relés com correntes de bobina até 100 mA e tensão de 6 ou 12 V podem ser usados no projeto.
.
Q1, Q2 – BC548 ou equivalente – transistores de uso geral NPN
D1 – 1N4148 – diodo de uso geral
R1 – 22k – resistor (vermelho, vermelho, laranja)
R2 – 100 R – resistor (marrom, preto, marrom)
C1 -10 a 100 µF x 12 V – capacitor eletrolítico – ver texto
LDR – LDR comum
P1 -100 k – potenciômetro
K1 - Relé de 6 ou 12 V até 100 mA
Diversos: placa de circuito impresso, fios, solda, etc.
