Este circuito pode ser ligado à saída de amplificadores, rádios portáteis, MP3 e outros sistemas de som, quando então o LED piscará ao ritmo da música. Podemos ligar até dois LEDs em série, mas isso não é recomendável pela baixa tensão de alimentação.
O ponto de funcionamento é determinado pelo volume do aparelho de som, não sendo necessário nenhum ajuste. Pode-se trocar R1 por um resistor de maior valor se houver excesso de sensibilidade.

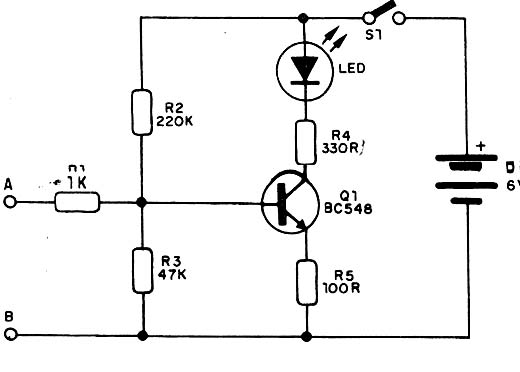

O LED pode ser de qualquer cor e na sua montagem deve ser observada sua polaridade. Os fios A e B são ligados à saída de fone ou ao alto-falante do aparelho de som. Na figura 1 temos o diagrama completo do aparelho.

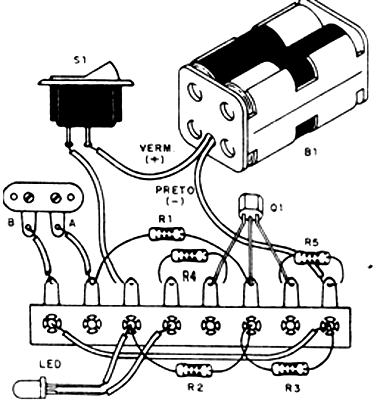

Na figura 2 temos o modo de se montar os componentes numa ponte de terminais. Observe a polaridade das pilhas e a posição do transistor.
Q1 - BC548 ou equivalente - transistor NPN de uso geral
LED - LED comum de qualquer cor
R1 - 1 k Ω x 1/8 W - resistor - marrom, preto, vermelho
R2 - 220 k Ω x 1/8 W- resistor - vermelho, vermelho, amarelo
R3 - 47 k Ω x 1/8 W - resistor - amarelo, violeta, laranja
R4 - 330 Ω x 1/8 W- resistor - laranja, laranja, marrom
R5 - 100 Ω x 1/8 W - resistor - marrom, preto, marrom
S1 - Interruptor simples
B1- 6 V - 4 pilhas pequenas
Diversos: ponte de terminais, suporte de pilhas, fios, solda, etc.
