Pisca-LED bicolor (MIN170)

Descrevemos uma montagem experimental didática que pode ser realizada numa matriz de contactos. Trata-se de circuito ideal para ensinar a trabalhar com lógica CMOS e tem seu efeito decorativo que é o acendimento de LEDs com cores que se alternam.

O circuito é alimentado por pilhas ou fonte de 5 a 12 V e sua finalidade a fazer com que dois LEDs de cores diferentes pisquem de forma alternada. A freqüência das piscadas pode ser ajustada numa ampla faixa de valores.

Na verdade, com um ajuste muito lento e o uso de LEDs verde e vermelho, o circuito pode ser utilizado como um semáforo experimental.

O consumo do circuito é bastante baixo o que possibilita a utilização de pilhas como fonte, no entanto, para uma operação prolongada pode ser usada uma fonte.

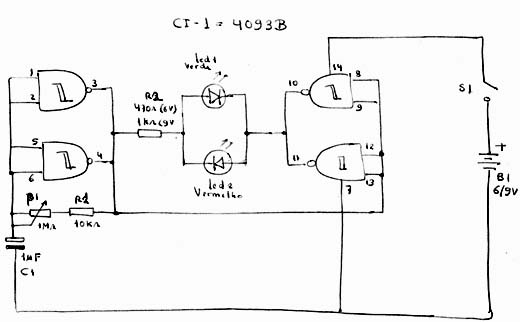

Os componentes usados são comuns e de baixo custo. A montagem também poderá ser feita numa placa de circuito impresso além da matriz de contactos que seria a versão ideal para uma aplicação didática. Na figura 1 temos o diagrama completo do aparelho.

Figura 1- Diagrama do caderno de notas de Newton C. Braga.

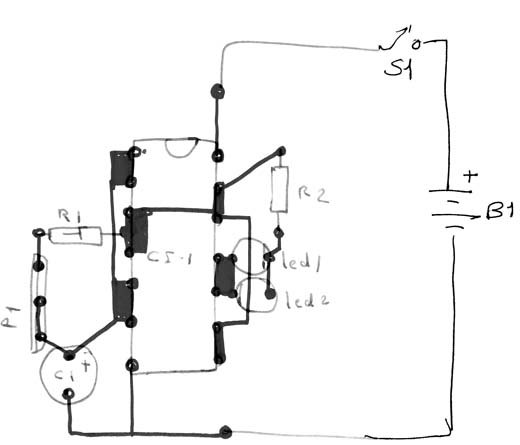

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2.

Figura 2 - Esboço de placa feito pelo autor.

Os resistores são de 1/8 W e o trimpot é comum, não sendo crítico seu valor, pois valores entre 100 k Ω e 470 k Ω funcionarão. O capacitor C1, que também influi na freqüência pode ter valores até 10 µF.

Os LEDs são comuns de qualquer cor, dependendo apenas da aplicação que o leitor pretende para o aparelho. Para testar o aparelho basta ligar a alimentação e para usar basta ajustar P1 para a freqüência desejada.

Se os dois LEDs piscarem ao mesmo tempo, inverta um deles. Os fios de ligação aos LEDs podem ser longos.
