O projeto que descrevemos é de um ou mais LEDs alimentados diretamente pela rede de energia, utilizando para esta finalidade apenas 3 componentes adicionais. No circuito, mostramos como ligar um LED, mas podem ser ligados até 10 LEDs em série de modo a se obter mais luminosidade.

O circuito pode ser usado em sinalização, dentro de um interruptor ou ainda numa porta de saída, com um LED vermelho, ou ainda pode ser usado em iluminação com um ou mais LEDs brancos de alto brilho.

O circuito básico mostrado na figura 1 é para a rede de 110 V, caso em que usamos um capacitor de 220 nF de poliéster para 250 V ou mais. Para LEDs de alto-brilho, este capacitor pode ser aumentado para 470 nF.

Para a rede de 220 V deve ser usado um capacitor de 150 nF a 330 nF com tensão de trabalho de pelo menos 350 V. O diodo deve ser o 1N4004 para a rede de 110 V e o 1N4007 para a rede de 220 V.

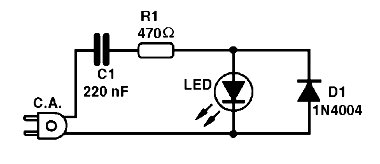

Figura 1 - Diagrama da lâmpada de LEDs
Figura 1 - Diagrama da lâmpada de LEDs

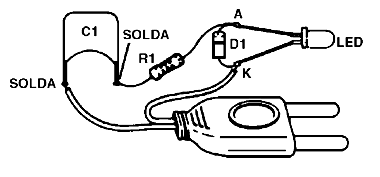

Na figura 2 temos o aspecto da montagem numa conexão direta. É claro que uma pequena ponte de terminais ou mesmo placa de circuito impresso seria mais apropriada para a montagem.





Figura 2 - Aspecto da montagem
Figura 2 - Aspecto da montagem



Na montagem, observe a polaridade do diodo e do LED (ou LEDs). Se houver inversão o circuito não funciona.

Isole bem os fios, pois o circuito está conectado à rede de energia, podendo causar choques.

Para usar num interruptor de luz basta ligar em paralelo com o mesmo.



C1 - 100 a 330 nF (220 V) com 350 V ou mais de isolamento - capacitor de poliéster

D1 - 1N4004 (110 V) ou 1N4007 (220 V) diodo de silício

LED- ver texto- um ou mais

R1 - 470 ? x 1 W- resistor

Diversos:

Plugue, fios, solda, etc.
