A simples luz temporizada que apresentamos pode ser usada no carro, no lar e em muitas outras aplicações. Quando damos um toque em S1, um interruptor de pressão comum, o capacitor C1 carrega-se e com isso o transistor Q1 é polarizado.
Da mesma forma, com a condução de Q1, Q2 ‚ saturado e a lâmpada X1 acende. Soltando S1, a carga do capacitor escoa-se lentamente através de R1 e da base de Q1, mantendo assim o transistor em condução e consequentemente também Q2 por um determinado tempo.
A lâmpada permanece então acesa por um tempo que depende basicamente do valor de C1.
Podemos instalar este aparelho no carro, para que, mesmo depois de fechada a porta, a luz de cortesia se mantenha acesa por um determinado tempo, apagando automaticamente depois.
O circuito pode ser alimentado por tensões de 6 a 12 volts conforme a lâmpada que também pode ter correntes até 500 mA. Para correntes acima de 100 mA o transistor Q2 precisa de uma chapinha de metal parafusada em seu corpo de modo a servir de radiador de calor.

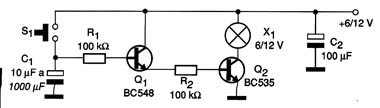

O tempo que a lâmpada permanece acesa depende de C1 o qual pode ter valores entre 10 e 1 000 µF. Maiores valores significam maiores tempos, chegando a alguns minutos com o máximo indicado. Na figura 1 temos o diagrama completo do aparelho.

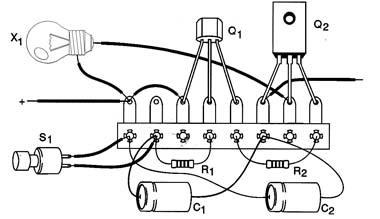

Na figura 2 temos a disposição dos componentes numa ponte de terminais.
Evidentemente, a montagem numa placa de circuito impresso é mais compacta.
Os transistores admitem equivalentes e os resistores são todos de 1/8W. Os capacitores eletrolíticos devem ter tensões um pouco maiores que as usadas na alimentação.
O interruptor de pressão é do tipo "botão de campainha" e pode ficar longe do aparelho para acionamento remoto.
A corrente consumida se reduz praticamente a zero depois de algum tempo que a lâmpada se apaga totalmente. O fio de ligação à lâmpada também pode ser longo.
Para provar o aparelho é só ligá-lo a uma fonte de alimentação, observando-se a polaridade dos fios e depois pressionar S1.
A lâmpada deve acender e assim permanecer por um tempo que vai depender do valor C1. No final da temporização a lâmpada não apaga repentinamente mas sim vagarosamente, com uma redução de brilho até zero.
Comprovado o funcionamento é só fazer a instalação definitiva do aparelho.
Semicondutores:
Q1 - BC547 ou BC548 - transistor de uso geral NPN
Q2 - BD135 - transistor NPN de potência
Resistores: (1/8 W, 5%)
R1 - 100 k ? - marrom, preto, amarelo
R2 - 100 ? - marrom, preto, marrom
Capacitores:
C1 - 10 a 1 000 µF - eletrolítico - ver texto
C2 - 100 µF - eletrolítico
Diversos:
S1 - Interruptor de pressão
X1 - Lâmpada de 6 ou 12 V de 50 a 500 mA
Ponte de terminais, radiador de calor para Q2, fios, caixa para montagem, solda, etc.
