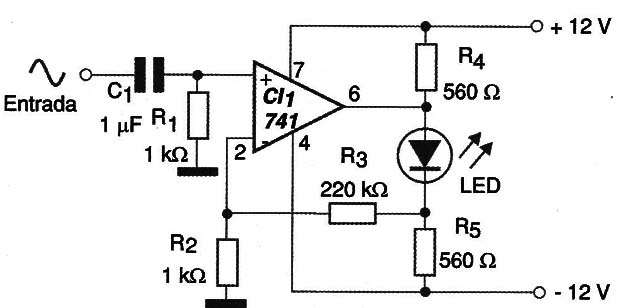

O circuito da figura 1 modula um LED emissor de infravermelho a partir de sinais de áudio ou dados de baixa frequência aplicados à sua entrada.
A fonte de alimentação deve ser simétrica e amplificadores operacionais equivalentes podem ser usados, inclusive tipos com resposta de freqüência maior do que o 741.
O ganho do circuito é determinado pela relação entre R3 e R2. R2 pode ser alterado em função da intensidade do sinal usado na modulação. O LED pode ser de qualquer tipo infravermelho.

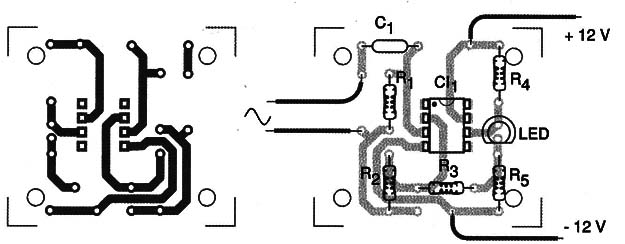

Na figura 2 temos uma sugestão de placa de circuito impresso para implementação desse emissor.
Recursos ópticos, como lentes, podem ser usados para se concentrar a radiação numa única direção e assim se obter maior alcance.
Os circuitos MIN747 e MIN745 9 podem ser usados como receptores para este emissor. Suas saídas devem ser ligadas a amplificadores apropriados.
CI-1 – 741 – amplificador operacional
LED – LED emissor infravermelho comum
R1, R2 – 1 k Ω x 1/8 W – resistores
R3 – 220 k Ω x 1/8 W – resistor
R4, R5 – 560 Ω x 1/8 W – resistores
C1 – 1 µF – capacitor de poliéster
Diversos:
Placa de circuito impresso, fonte de alimentação simétrica, fios, solda, recursos ópticos, etc.
