Pisca Pisca Eletrônico (MIN723)

O circuito sugerido com os mesmos dois transistores da montagem anterior (MIN722) é o de um pisca-pisca transistorizado que pode acionar uma pequena lâmpada.

Este pisca-pisca pode ser usado com as mais diversas finalidades além da recreação que a sua montagem proporciona.

Uma de nossas sugestões é como seta para carrinhos de brinquedo, ou seja, como indicador de direção, conforme sugere a figura 1.

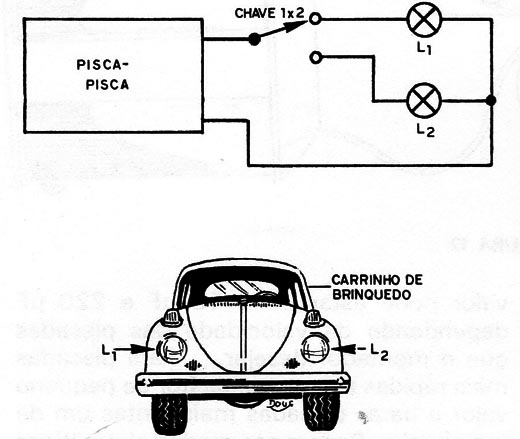

Figura 1 – Aplicação

Outra possibilidade de uso prático para este pisca-pisca é como sinalizador para qualquer tipo de alarme, como dispositivo para chamar atenção em vitrines, presépios, etc., caso em que sua alimentação pode ser feita com uma pequena fonte (figura 2).

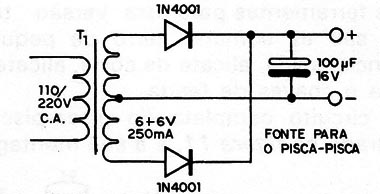

Figura 2 – Fonte para o circuito.

Como a versão anterior a alimentação pode ser feita com tensões entre 3 e 12 V dependendo do tipo de lâmpada usada que não deve exigir correntes maiores que 100 mA.

COMO FUNCIONA

O princípio de funcionamento deste pisca-pisca é exatamente o mesmo do oscilador da montagem MIN722, com a diferença que aumentando o valor do capacitor de realimentação fazemos com que sua frequência se torne muito baixa a ponto de termos um pulso em cada alguns segundos.

Este pulso terá então intensidade suficiente para alimentar uma lâmpada como circuito de carga a qual será responsável pela produção de "flashes" luminosos.

Como na montagem anterior, teremos também um controle sobre a frequência do circuito mantendo fixo o capacitor, mas alterando o valor do resistor na base do primeiro transistor. Este resistor sendo variável nos permitirá obter pulsações desde uma ou duas por segundo até uma em cada 5 ou 10 segundos, dependendo das características dos componentes utilizados.

Na verdade a escolha do valor do capacitor para esta montagem está determinada pela frequência que se deseja para as pulsações. Um capacitor menor, na faixa dos 10 µF aos 47 µF dará pulsações numa faixa de maior velocidade enquanto que um capacitor maior de 47 µF à 220 µF permitirá obter pulsações numa velocidade menor.

A alimentação como no outro circuito influi de certo modo nos resultados obtidos devendo, portanto, o leitor obter experimentalmente o valor do capacitor que melhor se adapta as suas finalidades se esta for mais crítica.

MONTAGEM

Como na versão anterior (MIN722), para maior facilidade de montagem recomendamos a utilização de uma pequena ponte de terminais. E claro que depois de montado o pisca-pisca poderá ser instalado em uma caixa, com ou sem a fonte de alimentação.

As ferramentas para esta versão também são as comuns: ferro de pequena potência, solda, alicate de corte, alicate de ponta e chaves de fenda.

O circuito completo do pisca-pisca é mostrado na figura 3.

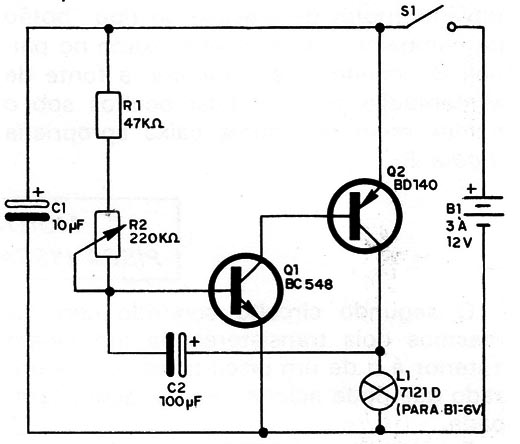

Figura 3 – Circuito completo

A montagem em ponte de terminais é mostrada na figura 4.

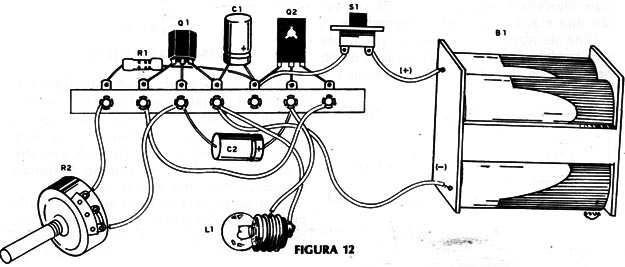

Figura 4 – Montagem em ponte de terminais

Os cuidados com a montagem são basicamente os mesmos da anterior devendo então ser observados os seguintes pontos principais:

a) Q1 pode ser qualquer transistor NPN como, por exemplo, o BC548, BC238, BC237 ou BC547. Equivalentes de terminais e invólucros diferentes como os BC107, BC108 podem também ser usados. Evite o excesso de calor ao soldar este transistor.

b) Q2 pode ser qualquer transistor PNP de média potência como o BD136, BD138 ou BD140. Observe bem a disposição de seus terminais e se usar equivalentes veja se a disposição dos terminais é a mesma. Os equivalentes que podem ser usados são: AC188, TIP28, TIP32.

c) C1 e um capacitor eletrolítico cujo valor pode estar,entre 10 µF e 220 µF dependendo da velocidade das piscadas que o montador desejar. Para piscadas mais rápidas use um capacitor de pequeno valor e para piscadas mais lentas um de maior valor. Podem ser usados eletrolíticos comuns para 16 V devendo ser observada sua polaridade no momento da instalação.

d) C2 pode ser qualquer tipo de eletrolítico com capacitância entre 10 µF e 100 µF x 16 V. Também neste caso, em alguns aparelhos o funcionamento será perfeito sem o uso deste componente. Na sua ligação observe apenas a sua polaridade.

e) R1 é um resistor de 22 à 47 k de 1/8, 1/4 ou 1/2 W. Na sua instalação não é preciso observar polaridade.

f) O potenciômetro R2 pode ter valores entre 220 k e 470 k também não sendo crítico no caso. Pode ser usado um potenciômetro com chave, a qual será usada como S1. Para uma instalação em frequência fixa pode ser usado em seu lugar um trimpot. Para ligar o potenciômetro ao circuito use fio flexível com capa plástica.

g) L1 e uma lâmpada que deve ter no máximo uma corrente de 100 mA e que deve suportar a tensão da fonte usada. Para a versão experimental alimentada com 6 V sugerimos a utilização da lâmpada 7121 D da PhiIips de 50 mA. Para tensões diferentes de 6 V podem ser usadas lâmpadas de qualquer tipo desde que, da mesma tensão da fonte, respeitando-se o limite de corrente que é de 100 mA.

h) A fonte de alimentação B1 é formada na versão normal por 4 pilhas pequenas que são instaladas em suporte apropriado.

PROVA E USO

Terminada a montagem, e conferidas as ligações, para provar a unidade basta ligá-la a fonte de alimentação, ou seja, colocar as pilhas no suporte. Assim que o interruptor S1 for ligado, ajustando-se o potenciômetro devem ser obtidos os pontos em que ocorrem as oscilações e, portanto, as piscadas das lâmpadas.

Se isso não acontecer, verifique os seguintes pontos:

- ligação dos transistores

- polaridade da fonte de alimentação

- tipo da lâmpada

- estado do capacitor eletrolítico

Você poderá usar o pisca-pisca de diversas maneiras

Como brinquedo, para carrinhos de criança bastará você instalar seu circuito numa caixa e colocá-lo sob o painel. No painel será instalado um interruptor de 1 polo x 2 posições, e o interruptor geral.

Duas lâmpadas na frente e duas atrás de 60 mA serão controladas por esta chave.

Para demonstrações o aparelho poderá também ser instalado numa caixa com apenas a lâmpada, o interruptor e o potenciômetro visíveis.

Observamos que o consumo do aparelho é relativamente pequeno dependendo fundamentalmente da duração das piscadas.
