O circuito que apresentamos faz com que dois LEDs pisquem alternadamente, podendo ser usado em sinalização, demonstrações e outras aplicações.
Neste circuito, o tempo de acendimento de cada LED depende dos valores dos capacitores eletrolíticos usados, os quais podem ser alterados numa ampla faixa de valores pelo leitor.

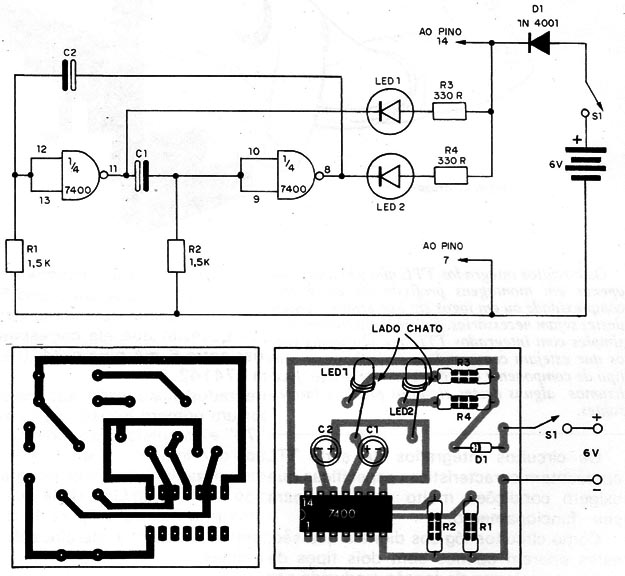

Na figura 1 temos o diagrama e a placa de circuito impresso para a montagem.
Estes capacitores podem ter seus valores entre 47 µF e 500 µF, sem problemas de funcionamento para o circuito.
A alimentação deste pisca-pisca vem de 4 pilhas pequenas ligadas em série que fornecem uma tensão de 6 V. Para reduzir estes 6 V aos 5 V que o integrado precisa para seu funcionamento normal é utilizado um diodo de silício comum 1N914 ou 1N4001.
A queda de tensão da ordem de 0,6 V obtida neste componente leva a alimentação correta ao problema de sobrecarga.
Em série com cada LED deve ser ligado um resistor para limitar sua corrente ao valor que o circuito integrado pode fornecer.
Na montagem o leitor pode usar uma pequena placa de circuito impresso com os LEDs fixados diretamente na mesma.
Observe a posição do circuito integrado ao integrado ao fazer sua soldagem, assim como a polaridade do diodo e dos capacitores eletrolíticos.
Observamos que os LEDs também são componentes polarizados devendo sua posição na ligação ser observada.
