O circuito apresentado faz lâmpadas de 5 a 100 watts piscarem com o ritmo da música de um aparelho de som. Os fios de entrada são ligados diretamente no alto-falante do aparelho de som. Veja que este circuito não rouba qualquer potência do amplificador, pois a energia que acende a lâmpada vem da rede.
O amplificador entra com apenas alguns milésimos de watts para controlar o SCR.

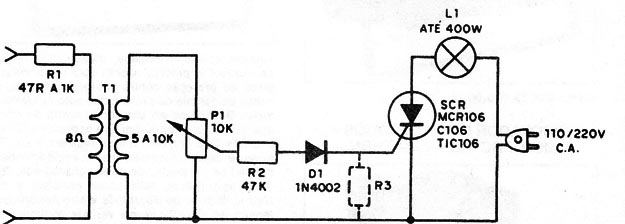

Na figura 1 damos o diagrama completo do aparelho.

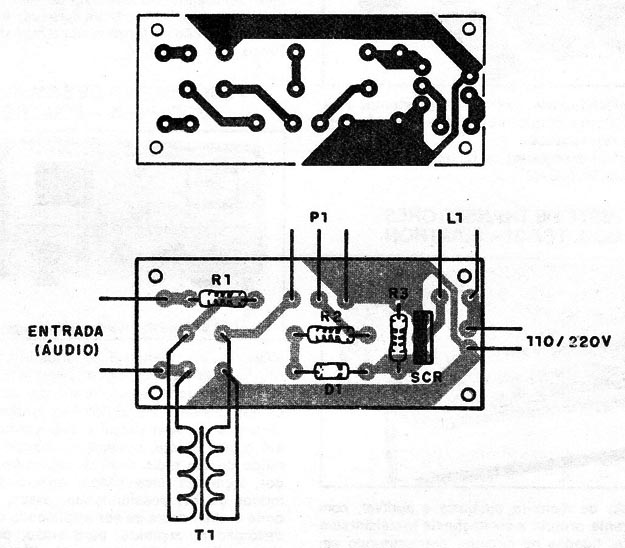

Na figura 2 temos a placa de circuito impresso.

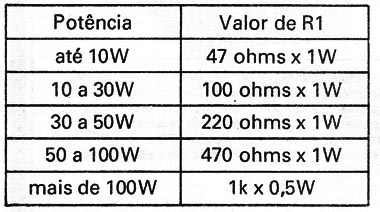

O resistor R1 tem valores que dependem da potência do amplificador, conforme a seguinte tabela:
O resistor R3 será necessário e terá valores entre 4k7 e 1ok, quando for usado o TlC106 em lugar do MCR106.
Este SCR deve ser montado em um pequeno radiador de calor.
O transformador T1 pode ser de qualquer tipo que tenha um enrolamento de alta impedância e outro de baixa. Indicamos um transformador com primário de 110 V, que será ligado ao potenciômetro P1, e secundário de 5 a 12 V com100 a 250 mA, que é o tipo mais fácil de se obter.
Para colocar a luz rítmica em operação, basta ligar o aparelho de som e ajustar no volume desejado. Depois, atua-se sobre P1 até que a lâmpada pisque no ritmo desejado.
A ligação de um capacitor em paralelo com o enrolamento do transformador que vai a P1, com valores entre 4n7 e 47n, permite alterar a resposta do circuito, que responderá mais aos sons graves.
Obs.: O circuito funciona apenas com lâmpadas incandescentes.
SCR - MCR106 ou TIC106 para 200 V se a rede for de 110 V ou para 400 V se a rede for de 220 V
D1 - 1N4002 ou equivalente - diodo de silício
T1 - transformador (ver texto)
R1, R3 - ver texto
R2 - 47k x 1/8 W - resistor (amarelo, violeta, laranja)
P1 - 10 a 47 k - potenciômetro (com ou sem chave)
L1 - lâmpada comum de 5 a 100 W- podem ser ligadas diversas em para/elo, desde que a soma das potências não ultrapasse 400 W em 110 V ou 800 W em 220 V
Diversos: placa de circuito impresso, fios, solda, cabo de alimentação etc.
