Este circuito produz de curta duração num LED, a partir de uma alimentação de apenas 1,5 V. A principal característica deste circuito é o consumo baixo que garante uma boa durabilidade de muitos meses para uma pilha tipo "botão" o que toma o projeto ideal para alimentar efeitos de modelismos como.,por exemplo, as luzes de aeromodelo ou ainda a sinalização de uma nave espacial em plastimodelismo.
A frequência das piscadas depende do único componente externo do projeto que é o capacitor C1. Seu valor pode ficar entre 22 e 470 µF.
O LED é vermelho comum e sua polaridade deve ser observada.

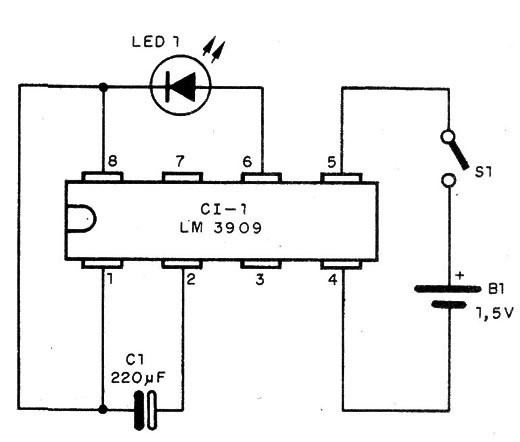

Na figura 1 temos o diagrama completo do flasher.

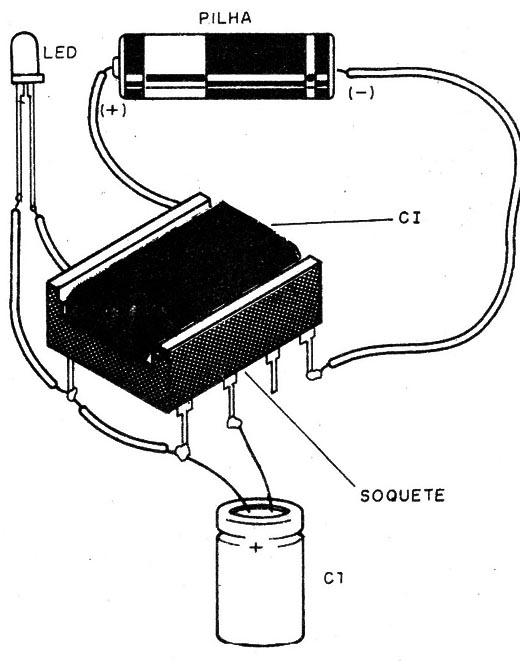

Se o leitor for habilidoso e dispuser de um ferro com ponta bem fina para a soldagem, poderá usar um soquete DIL como chassi e soldar o LED e o capacitor diretamente nesta peça, conforme mostra a figura 2.
Para alimentação podemos usar pilhas de 1,5 ou 1,3 V de qualquer tamanho e o interruptor S1 é opcional.
As pilhas não precisam de suporte, já que não é muito comum encontrarmos suportes para uma unidade. Os fios de ligação, observando-se a polaridade podem ser soldados diretamente na pilha.
Semicondutores:
CI-1 - LM3909 - circuito Integrado NATIONAL
LED1 - LED vermelho comum
Diversos:
S1 - Interruptor simples
C1 - 220 µF x 3 V ou mais - capacitor eletrolítico
B1 - 1,5 V - 1 pilha de qualquer tipo ou tamanho
Soquete para o integrado, fios, solda, etc.
